Щит для трехкомнатной квартиры не стоит собирать «по картинке из интернета». Рабочая схема начинается с ваших нагрузок, состава техники, типа ввода и понятной логики защиты. Поэтому схема электрощита для трехкомнатной квартиры с реле напряжения должна учитывать автоматы, УЗО, корректное разделение N и PE, а также защиту от опасных отклонений напряжения.

Ключевые выводы

Что нужно решить	Как это реализовать в схеме
Нужно ли реле напряжения	Да, обычно его ставят в начале схемы, чтобы отключать питание при опасных отклонениях напряжения до того, как пострадает техника.
Сколько линий делать	Разделяем нагрузку по группам: свет, розетки, кухня, санузел и мощные приборы. Так отключение будет точечным, а поиск неисправности — проще.
Как защищаем людей	УЗО или дифзащиту ставим на розеточные группы и зоны с повышенной опасностью, особенно во влажных помещениях.
Как выбрать автоматы	Номинал и характеристику подбираем не «на глаз», а по расчетной нагрузке, сечению кабеля и условиям прокладки.
Где брать компоновку	Ориентируйтесь на понятную логику группировки, удобство обслуживания и запас по модулям. Схему лучше проверять на реальных нагрузках, а не копировать готовый пример без адаптации.
Как не ошибиться с проводкой	Проверяем сечения, длины линий, способ прокладки, разделение N и PE, а затем фиксируем схему и маркировку.

• Реле напряжения защищает технику от опасных отклонений сети, но не заменяет автоматы и УЗО.
• Группы лучше делать раздельными, чтобы одна неисправность не оставляла квартиру без света и розеток сразу.
• УЗО, автоматы и реле напряжения выполняют разные задачи и должны работать вместе как единая система защиты.
• Отдельные шины N и PE, а также аккуратная маркировка линий важнее «красивой картинки» внутри щита.
• Для групп под УЗО нужен корректный ноль: нейтрали разных групп нельзя смешивать между собой.
• Совместимость аппаратов, правильные номиналы и качество монтажа проверяем до ввода щита в работу.

Сразу оговоримся: ниже описана типовая логика. Финальную схему должен подтверждать электрик с учетом вашего проекта, счетчика, вводного аппарата и фактических нагрузок.

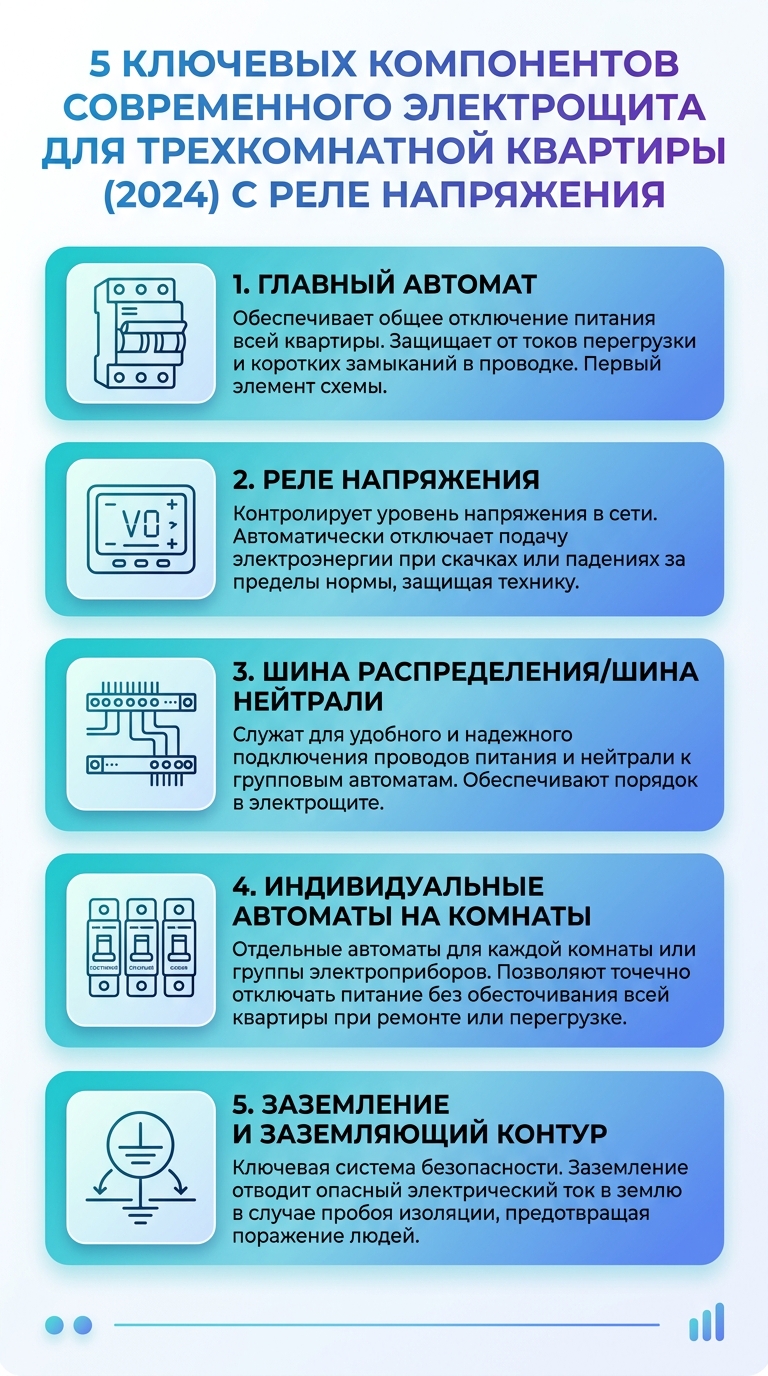

Инфографика показывает пять основных узлов современного квартирного щита с реле напряжения. Она помогает быстро понять общую логику компоновки и защиты.

Почему реле напряжения в квартире действительно полезно

В схеме электрощита для трехкомнатной квартиры с реле напряжения это устройство ставят не «для галочки», а для защиты бытовой техники от провалов и скачков напряжения. Больше всего от нестабильной сети страдают блоки питания, холодильники, бойлеры, кондиционеры и другая чувствительная электроника.

Логика простая: в начале схемы контролируем напряжение, а дальше распределяем нагрузку по линиям через автоматы и устройства защитного отключения. Так питание отключается раньше, чем аварийный режим успевает повредить подключенные приборы.

Что реле напряжения контролирует на практике

• Пониженное напряжение, при котором техника может работать нестабильно или перегреваться.
• Повышенное напряжение, опасное для электроники и двигателей бытовых приборов.
• Возврат сети в нормальный диапазон с задержкой повторного включения.

Важно: реле напряжения защищает от ненормального напряжения в сети, но не заменяет автоматические выключатели и УЗО. Эти устройства дополняют друг друга.

Исходные данные: без них схему не собрать

Чтобы схема электрощита для трехкомнатной квартиры с реле напряжения получилась рабочей, сначала собирают исходные данные: тип ввода, выделенную мощность, состав потребителей, количество линий, наличие электроплиты, теплых полов, бойлера, кондиционеров и планировку зон.

Одна из самых частых ошибок — разводить розетки и освещение «на глаз», без расчета и без понимания, какие нагрузки будут висеть на каждой группе. В результате номиналы аппаратов оказываются случайными, а УЗО начинает срабатывать не там, где нужно.

Список входных параметров, который берем в работу

1. Ввод: однофазный 230 В или трехфазный, а также номинал вводного аппарата до квартирного щита.
2. Счетчик: где он расположен и есть ли пломбируемые зоны, которые нельзя переносить.
3. Заземление: есть ли корректный PE и как именно он заведён в щит.
4. Группы потребителей: освещение, розетки, кухня, санузел, бойлер, стиральная машина, кондиционер и прочая техника.
5. Планируемые линии: сколько независимых линий реально нужно под ремонт, бытовые сценарии и будущий запас.

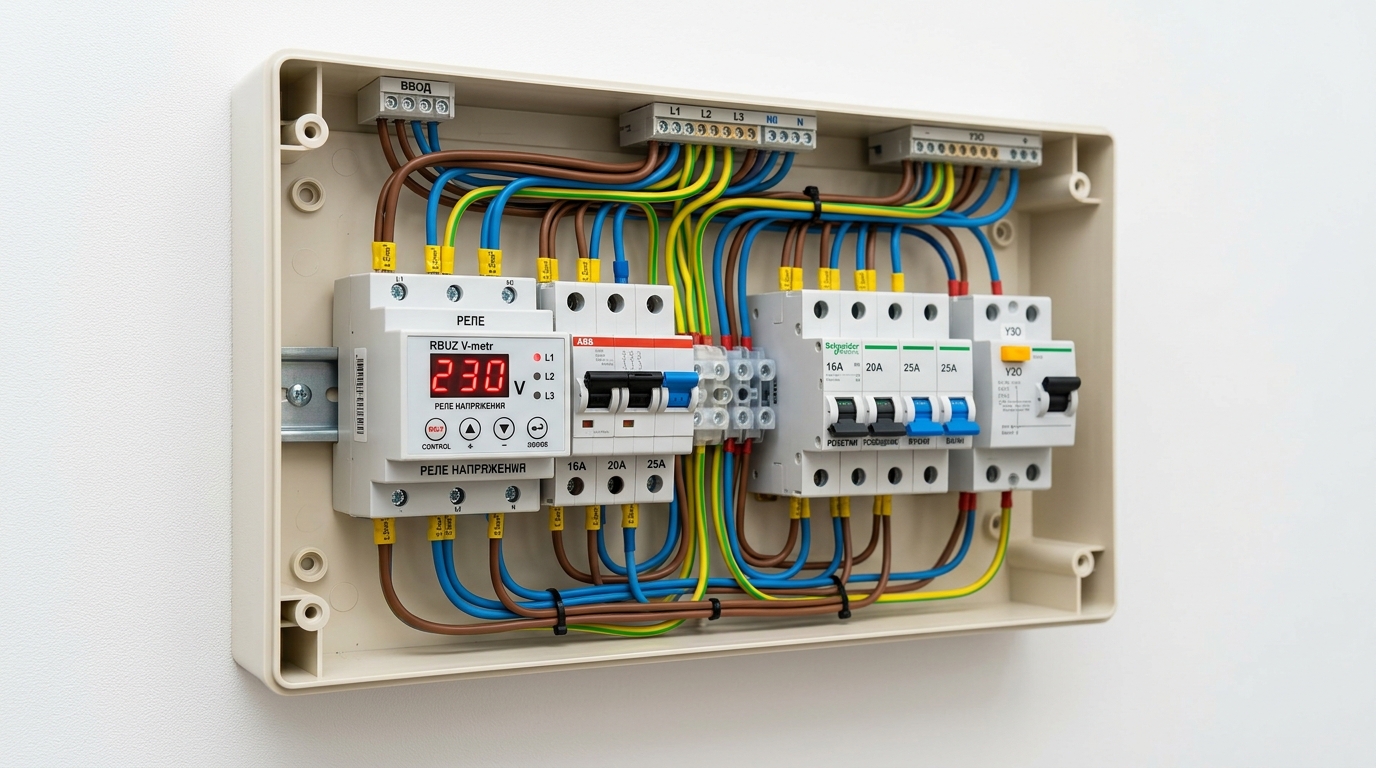

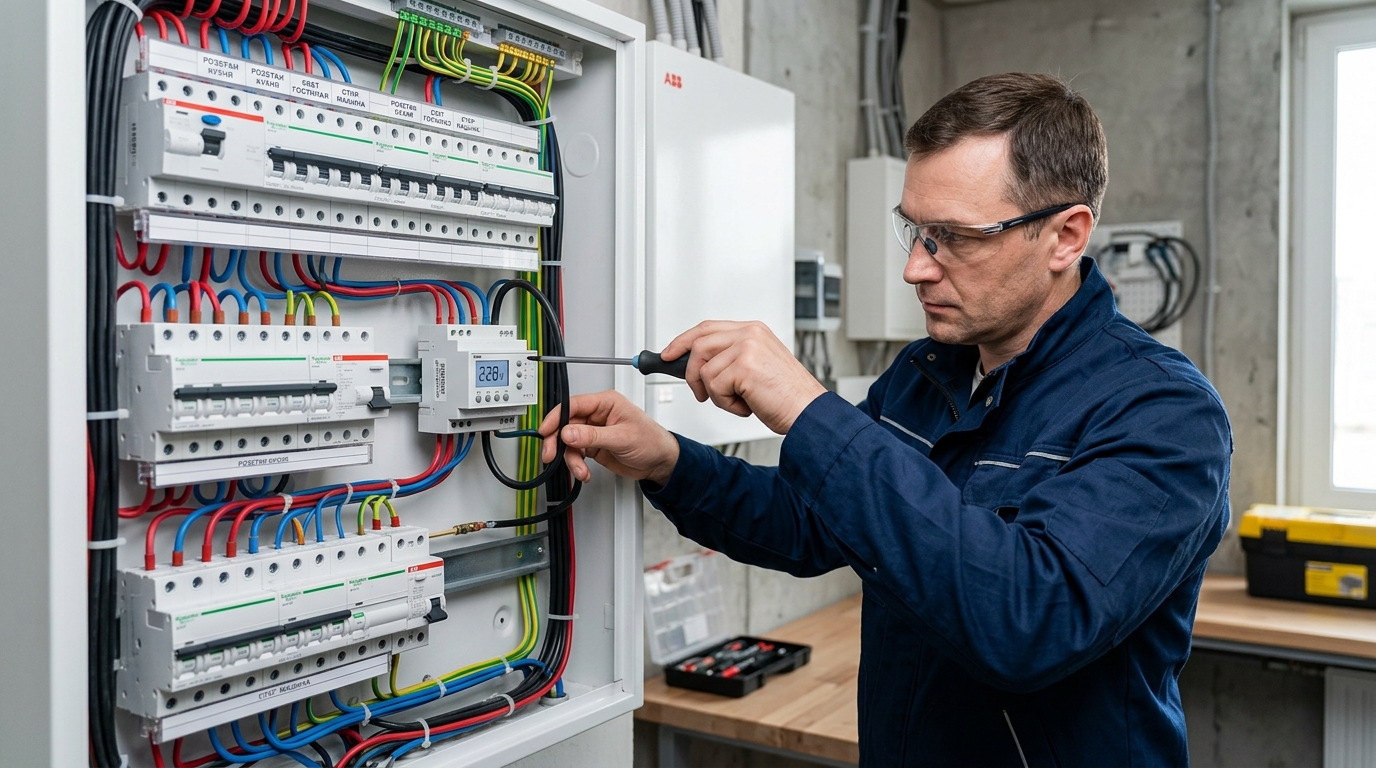

Требования к компоновке: как разместить автоматы, УЗО и реле напряжения

Компоновка — это не «красота внутри шкафа», а удобство монтажа, диагностики и обслуживания. Реле напряжения лучше размещать так, чтобы был доступ к индикации и настройкам, а вводная часть щита оставалась понятной и обслуживаемой.

Базовый принцип распределения модулей

• Вводная часть: вводной аппарат или клеммы ввода, счетчик (если он расположен в щите), реле напряжения и при необходимости контактор.
• Далее: распределение питания на групповые аппараты защиты.
• УЗО или дифавтоматы: на те линии, где требуется защита от тока утечки.
• Шины: отдельно PE и отдельно нейтрали, причем для групп под разными УЗО нейтрали должны быть разнесены.

Сколько линий делать в трехкомнатной квартире: практичная оценка

Ключевой вопрос здесь — не «сколько модулей поместится», а сколько независимых групп вам действительно нужно. Если сделать слишком мало линий, одно срабатывание будет отключать сразу несколько зон и заметно усложнит поиск неисправности.

Практический ориентир

Для трехкомнатной квартиры обычно выделяют отдельные группы на освещение, розетки жилых комнат, кухню, санузел и мощную технику. Точное количество линий определяется не шаблоном, а составом нагрузки и сценарием пользования квартирой.

Как мы раскладываем линии на практике

Для удобства эксплуатации потребителей делят на понятные группы. Такая раскладка упрощает ремонт, снижает риск перегрузки и помогает быстрее находить неисправности.

• Освещение — отдельные линии по зонам или одна общая линия, если нагрузка действительно небольшая.
• Розетки жилых комнат — обычно несколько независимых групп, чтобы распределить нагрузку и не оставлять все комнаты без питания при одном отключении.
• Кухня — отдельно для мощных потребителей и отдельно для обычных розеток рабочей зоны.
• Санузел — отдельная защищенная группа, особенно если подключаются стиральная машина, бойлер или розетки у раковины.
• Климат — кондиционеры и подобные устройства лучше выводить на самостоятельные линии.
• Стиральная машина, бойлер и другая мощная техника — по возможности на выделенные линии.

После этого список групп переносим в реальную компоновку щита: считаем модули, подбираем аппараты, шины и закладываем небольшой резерв на будущее.

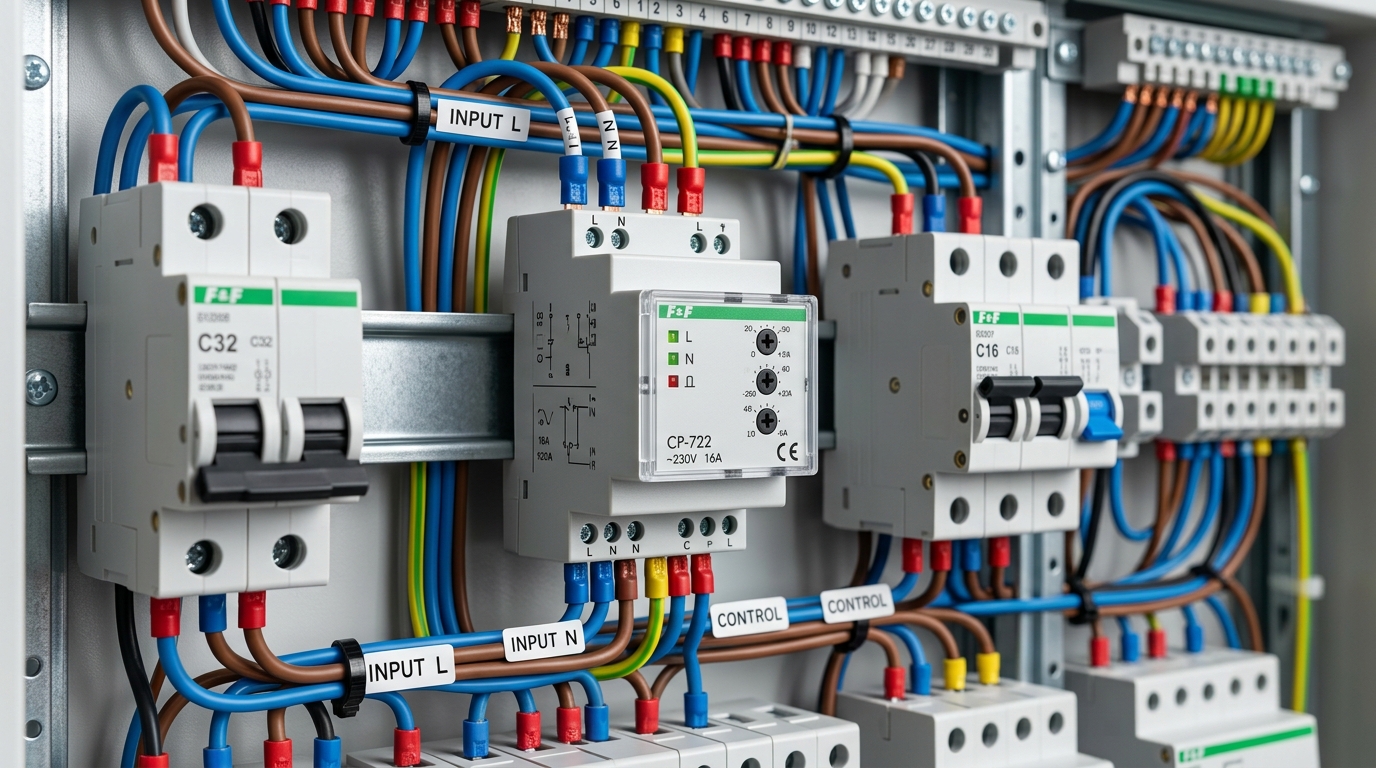

Типовая однолинейная логика: как выглядит схема щита с реле напряжения

Ниже дана понятная текстовая логика однолинейной схемы. Это не готовый электропроект, но такая последовательность помогает понять, как обычно выстраивается квартирный щит с защитой по напряжению.

Логика цепей (в текстовом виде)

1. Питание приходит на вводной аппарат или клеммы ввода, после чего подается на реле напряжения.
2. Далее питание распределяется на общий узел питания групп или гребенчатую шину.
3. Следующий уровень — групповые автоматы или дифавтоматы по отдельным линиям.
4. Если используется УЗО, через него должны проходить и фаза, и нейтраль соответствующей защищаемой группы.
5. N уходит на отдельные нейтральные шины по группам, PE — на шину заземления.
6. Осветительные и розеточные линии подключаются к своим аппаратам защиты и обязательно маркируются.

Если в щите стоят разные УЗО, не смешивайте их нейтрали на одной общей шине: это одна из самых частых причин ложных срабатываний.

УЗО, автоматы и нулевая шина: где чаще всего ошибаются при сборке

Чаще всего проблемы возникают не с самим реле напряжения, а со связкой «УЗО — нейтраль — групповые линии». Ошибки в этой части приводят к ложным отключениям, сложной диагностике и иногда к полной неработоспособности отдельных групп.

Типовые ошибки

• Смешивание нейтралей групп, защищенных разными УЗО.
• Выбор автомата «с запасом» без учета сечения кабеля и реальной нагрузки линии.
• Отсутствие понятной маркировки линий, из-за чего диагностика после монтажа превращается в угадайку.
• Слабая затяжка клемм и отсутствие контрольной проверки после сборки.

Практический выбор защиты: под что ставим автоматы и как настраиваем реле

Здесь важно одно правило: аппараты защиты не выбирают случайно. Для схемы электрощита для трехкомнатной квартиры с реле напряжения номиналы автоматов, тип дифзащиты и сечение кабеля должны быть согласованы между собой.

У реле напряжения нужно правильно настроить пороги отключения и задержку повторного включения, чтобы щит не дергал питание без необходимости, но при этом реально защищал технику при нестабильной сети.

Как подбирать параметры без привязки к бренду

• Освещение: защита под умеренную нагрузку, без избыточного номинала.
• Розетки: учитываем суммарную бытовую нагрузку, длину линии и сечение кабеля.
• Крупная техника: выделенные линии позволяют не отключать остальные группы при аварии одного прибора.
• УЗО: подбираем по номинальному току и току утечки в зависимости от назначения группы и условий эксплуатации.

Практический ориентир

Подбор защиты начинается не с бренда, а с расчета: учитывают сечение кабеля, длину линии, характер нагрузки, пусковые токи и условия прокладки.

Как определить габариты щита и заложить запас по модулям

Щит, выбранный «впритык», быстро перестает быть удобным: стоит добавить новую линию, кондиционер или бойлер — и места уже нет. Поэтому схему стоит сразу проектировать с резервом по модулям и с учетом удобства внутренней разводки.

Сколько модулей планировать

• Сначала считаем все аппараты, которые защищают линии: автоматы, дифавтоматы и УЗО.
• Добавляем место под реле напряжения, контактор (если он нужен), шины и межмодульную коммутацию.
• Учитываем не только количество модулей, но и удобство укладки проводников внутри щита.
• Оставляем резерв хотя бы под несколько будущих изменений, чтобы не переделывать щит целиком.

Расположение щита и вводных устройств: почему это важно

Место установки щита влияет не только на внешний вид, но и на монтаж, длины проводников, доступ к клеммам и удобство дальнейшего обслуживания. Если щит расположен неудобно, даже хорошая схема теряет часть своих преимуществ на практике.

На что смотрим при выборе места

• Свободный доступ к дверце, аппаратам и клеммным зонам после завершения отделки.
• Возможность обслуживать реле напряжения и аппараты защиты без демонтажа мебели или отделки.
• Защита от влаги, удобная высота установки и нормальная вентиляция внутри щита.

Проверка и ввод в эксплуатацию: что делать после монтажа

Сама схема на бумаге ничего не гарантирует, пока щит не проверен после сборки. Перед вводом в эксплуатацию важно убедиться, что аппараты подключены корректно, линии подписаны, а логика работы защиты соответствует задуманной схеме.

Чек-лист после сборки

• Проверить затяжку клемм, маркировку линий и отсутствие перепутанных подключений.
• Проверить целостность проводников и корректное разделение PE и N.
• Проверить работу реле напряжения и его уставки в безопасных условиях.
• Испытать УЗО кнопкой «ТЕСТ», а затем убедиться в правильности подключения защищаемых групп.
• Проверить распределение нагрузки по группам, а при трехфазном вводе — еще и балансировку фаз.

Если в квартире уже подключена техника, вводите линии в работу поочередно, а не «все сразу». Так проще быстро найти возможную ошибку в конкретной группе.

Заключение

Чтобы схема электрощита для трехкомнатной квартиры с реле напряжения работала надежно и была удобна в эксплуатации, действуйте по системе: соберите исходные данные, разделите нагрузку на группы, предусмотрите защиту от отклонений напряжения, правильно организуйте УЗО и нейтрали, а после монтажа обязательно выполните проверку.

Хорошая схема ценна не количеством модулей и не «красотой ряда», а логикой защиты, понятной маркировкой и удобством обслуживания. Когда щит собран последовательно и проверен, он остается понятным как при обычной эксплуатации, так и при ремонте.

Часто задаваемые вопросы

Нужна ли схема электрощита для трехкомнатной квартиры с реле напряжения, если у меня обычный ввод и сейчас все работает?

Да, потому что схема определяет не только текущее подключение, но и поведение щита при аварийных режимах. Пока сеть стабильна, ошибки могут быть незаметны, но при скачках напряжения, перегрузке или утечке тока они проявляются сразу.

Как правильно включить реле напряжения в схему электрощита для трехкомнатной квартиры?

Обычно реле ставят в начале квартирной схемы после вводной части, чтобы оно контролировало входящее напряжение до распределения по группам. Точная последовательность зависит от конкретного щита и того, где расположен счетчик и вводной аппарат.

Сколько автоматов нужно в трехкомнатной квартире по схеме с реле напряжения?

Количество аппаратов зависит от числа независимых групп и от того, используете ли вы отдельные УЗО, дифавтоматы, контактор и другие устройства. На практике обычно выделяют отдельные линии под кухню, санузел, освещение, розетки комнат и мощную бытовую технику.

Можно ли обойтись без УЗО, если стоит реле напряжения?

Нет. Реле напряжения следит за параметрами сети, а УЗО защищает от токов утечки и снижает риск поражения электрическим током. Это разные уровни защиты, и один аппарат не заменяет другой.

Что будет, если перепутать подключение N и PE в схеме электрощита для трехкомнатной квартиры?

При ошибочном подключении УЗО может срабатывать ложно или работать некорректно, а сама схема станет небезопасной и сложной в диагностике. Поэтому нейтраль и защитный проводник должны быть разведены правильно, а все подключения — проверены после монтажа.

Стоит ли делать схему щита с запасом по модулям?

Да, это разумно. Во время ремонта и эксплуатации нередко появляются новые потребители, дополнительные линии или необходимость поменять структуру защиты. Небольшой резерв по модулям позволяет доработать щит без полной переделки.
