Мостики холода в каменных домах: проблемные узлы и решения для кирпича, газобетона и керамоблока

Каменный дом может быть тёплым не только за счёт толщины стены. На практике теплопотери часто возникают не по «полю» кладки, а в узлах: перемычках, армопоясах, торцах перекрытий, углах, оконных откосах, местах сопряжения разных материалов. Именно там появляются мостики холода — участки, через которые тепло уходит быстрее, чем через соседнюю стену.

Для частного застройщика проблема неприятна тем, что снаружи дом может выглядеть правильным, а внутри зимой появляются холодные полосы, мокрые углы, плесень на откосах и перерасход отопления. Особенно часто это встречается там, где узлы делали «по месту»: залили бетонный пояс без термовкладыша, положили газобетон на толстый раствор, завели плиту перекрытия к наружной грани стены, забыли про вентиляционный зазор под облицовочным кирпичом.

Разберём, где возникают мостики холода в доме из газобетона и кирпича, чем отличаются риски у керамоблока, какие типовые узлы каменных стен требуют расчёта и как читать теплотехнические разрезы без иллюзии, что одна красивая схема подходит для любого климата и любой конструкции.

Что такое мостик холода и почему он опасен

Мостик холода — это локальный участок ограждающей конструкции с повышенной теплопроводностью или нарушенной непрерывностью теплоизоляционного слоя. Проще говоря, в этом месте тепло проходит наружу быстрее, чем через остальную стену.

В каменных домах мостик холода может быть:

• материальным — когда в тёплую кладку включён более холодный материал: бетонная перемычка в газобетоне, железобетонный армопояс, металлическая связь, растворный шов большой толщины;
• геометрическим — когда форма узла увеличивает охлаждаемую поверхность: наружный угол, эркер, выступ, сложное примыкание;
• конструктивным — когда нарушена логика слоя: утеплитель обрывается у перекрытия, оконный блок вынесен в холодную зону, облицовка связана с несущей стеной жёсткими элементами;
• эксплуатационным — когда конструкция намокает, теряет расчётное сопротивление теплопередаче и начинает промерзать сильнее.

Главная опасность не только в теплопотерях. Если внутренняя поверхность узла охлаждается ниже безопасного уровня, на ней повышается влажность, а при неблагоприятных условиях появляется конденсат. Сначала это выглядит как тёмная полоса в углу или на откосе, затем как отслоение отделки, запах сырости, плесень.

Важно понимать: мостик холода — не всегда «дыра в стене». Иногда это узкая зона шириной несколько сантиметров, которая не видна без тепловизора, но регулярно охлаждает отделку и создаёт условия для влагонакопления. Поэтому борьба с ним начинается не после отделки, а на стадии проекта и деталировки узлов.

Краткая теплотехника кирпича, газобетона и керамоблока

Кирпич, газобетон и керамоблок относятся к каменным материалам, но ведут себя в узлах по-разному. Ошибка часто возникает из-за попытки применить один и тот же приём ко всем стенам: например, залить одинаковый железобетонный пояс без наружного утепления или выполнить все примыкания на обычном цементно-песчаном растворе.

Газобетон имеет сравнительно низкую теплопроводность и хорошо работает в однослойных стенах при корректно подобранной толщине, плотности и климате. Но он чувствителен к неоднородным вставкам: бетон, обычный раствор, стальные элементы и торцы плит резко ухудшают теплотехнику узла. Поэтому для газобетона особенно важны тонкие клеевые швы, тёплые перемычки, утеплённый армопояс и грамотное опирание перекрытий.

Полнотелый и рядовой кирпич значительно холоднее газобетона. Кирпичная стена без утепления редко оказывается рациональной по современной теплотехнике, если речь идёт о большинстве регионов с холодной зимой. Поэтому кирпич часто работает как несущая основа с наружным утеплением или как облицовочный слой. В кирпичных стенах мостиками холода становятся сплошные тычковые ряды, бетонные включения, металлические связи, неутеплённые торцы плит и перемычки.

Керамоблок теплее обычного кирпича за счёт пустот и пористой структуры, но требует аккуратной кладки. Теплотехника керамоблока сильно зависит от направления пустот, заполнения вертикальных швов, типа раствора и способа устройства доборных элементов. Если пустоты залить раствором, сделать толстые горизонтальные швы или неправильно выполнить резаные блоки в углах, тёплый материал начинает работать заметно хуже.

Материал стены	Типичный риск мостиков холода	На что обратить внимание
Газобетон	Бетонные перемычки, армопояс, толстые швы, торцы перекрытий	Тонкошовная кладка, термовкладыши, наружное утепление пояса, тёплые откосы
Кирпич	Высокая теплопроводность кладки, перемычки, плиты, сплошные связи через утеплитель	Непрерывный слой утепления, расчёт фасадной системы, тёплые анкеры и связи
Керамоблок	Заполненные раствором пустоты, холодные доборные участки, перемычки, армопояса	Тёплый раствор или клей по системе, правильная резка, защита пустот от заполнения

Эта таблица не заменяет расчёт. Она показывает принцип: чем более тёплый основной материал, тем заметнее влияние холодной вставки. В газобетонной стене бетонный пояс без утепления может стать явно выраженной холодной полосой, а в кирпичной стене без утепления вся кладка сама по себе может быть слабым местом.

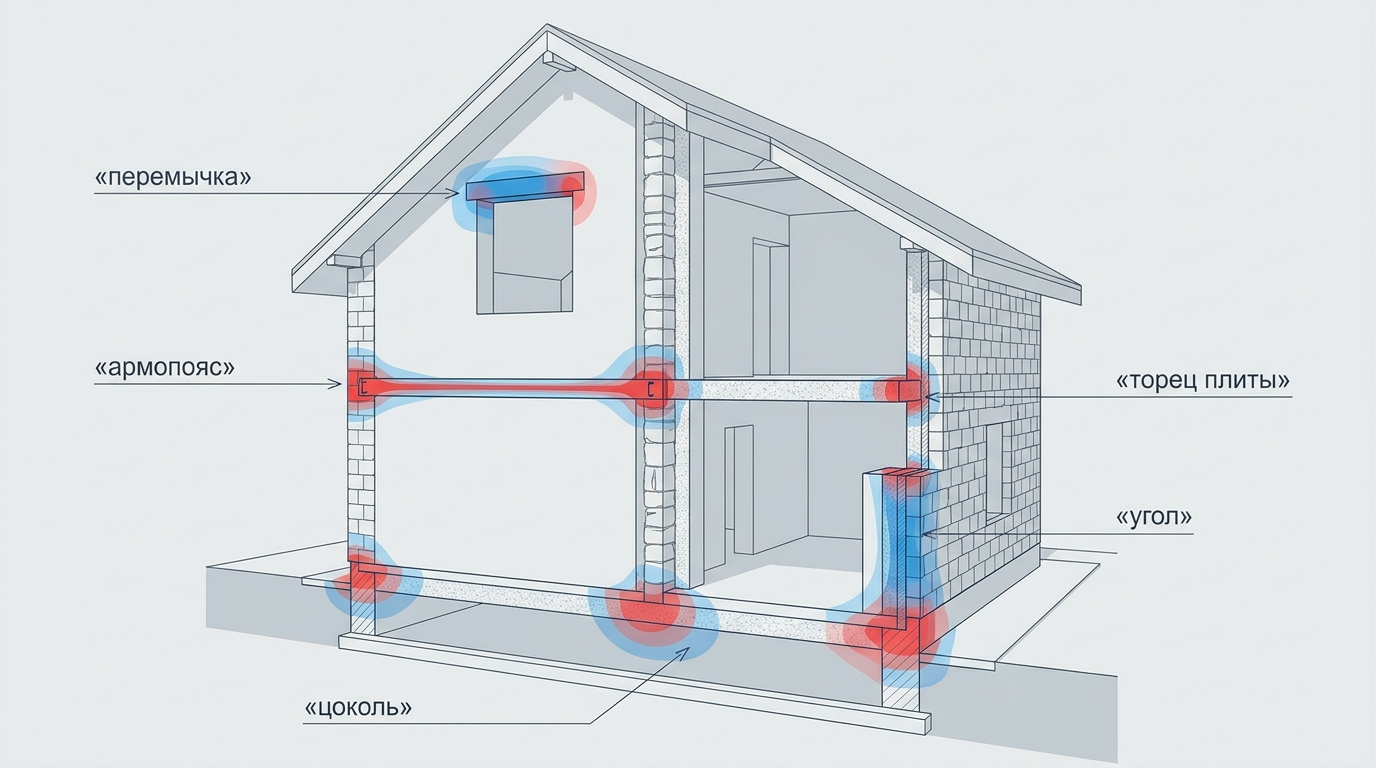

Где чаще всего промерзает каменный дом

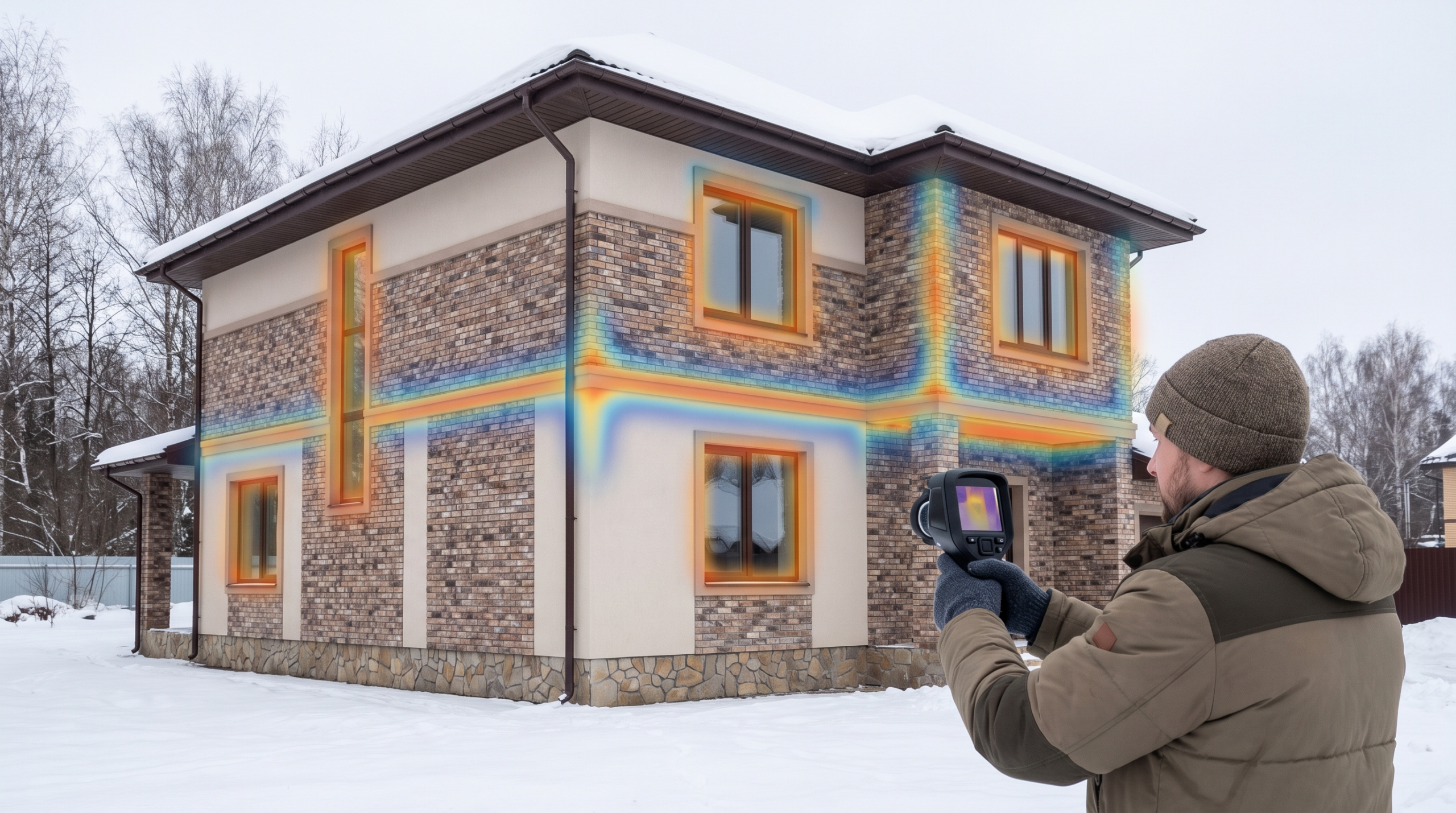

Если смотреть на дом тепловизором в морозную погоду, проблемные зоны обычно повторяются от объекта к объекту. Они связаны не столько с маркой блока или кирпича, сколько с нарушенной непрерывностью теплового контура.

Наиболее частые мостики холода в каменных домах:

1. Перемычки над окнами и дверями. Железобетон хорошо проводит тепло, поэтому обычная бетонная перемычка в тёплой стене без утепления охлаждает откос и верх окна.
2. Армопояс под перекрытием или мауэрлатом. Сплошной бетонный пояс по периметру стены создаёт непрерывный линейный мостик холода.
3. Торцы плит перекрытия. Если плита или монолитная плита выходят близко к наружной поверхности без теплоразрыва, стена в зоне перекрытия промерзает.
4. Наружные углы. Угол охлаждается с двух сторон, а при плохой перевязке блоков, пустотах и толстых швах риск увеличивается.
5. Оконные и дверные откосы. Узкий участок стены вокруг проёма часто оказывается холоднее основного поля, особенно если окно установлено не в тепловом слое.
6. Примыкания внутренних стен к наружным. Т-образные узлы, пилоны и диафрагмы жёсткости могут вытягивать тепло к наружной зоне.
7. Связи облицовочного кирпича с несущей стеной. Металлические связи, заполненный раствором зазор и отсутствие вентиляции ухудшают теплотехнику и влажностный режим.
8. Цоколь и первый ряд кладки. Каменная стена может охлаждаться через фундамент, плиту пола или неутеплённый цоколь.
9. Балконы, козырьки, консоли. Железобетонные элементы, проходящие через стену, являются одними из самых сильных мостиков холода.

Для частного дома особенно критичны узлы, которые трудно исправить после строительства: армопояс, опирание перекрытий, перемычки, цоколь, примыкание облицовки. Откосы можно доработать сравнительно проще, но если холод идёт от бетонного пояса внутри стены, косметическая отделка не решит проблему.

Газобетон: почему тёплая стена начинает промерзать

Газобетон часто выбирают как материал для однослойной стены. В корректном проекте он действительно может обеспечить хорошую теплотехнику, но только если узлы выполнены так же внимательно, как и основная кладка. Ошибка в одном поясе или перемычке способна перечеркнуть преимущества тёплого блока.

Толстые швы и обычный раствор

Газобетонные блоки рассчитаны на тонкошовную кладку. Когда вместо клея используют толстый цементно-песчаный раствор, каждый горизонтальный шов становится линейным мостиком холода. Один шов не выглядит страшно, но в сумме по высоте стены их десятки.

Проблема усиливается, если блоки имеют плохую геометрию, основание не выровнено, кладку ведут без шлифовки рядов, а перепады компенсируют раствором. Такая стена может выглядеть массивной, но по теплотехнике работает хуже ожидаемого.

Практическое решение:

• использовать клей или тонкошовный состав, рекомендованный для конкретных блоков;
• тщательно выводить первый ряд, потому что он задаёт плоскость всей кладки;
• шлифовать неровности между рядами, а не наращивать толщину шва;
• не оставлять вертикальные щели и непроклеенные участки в углах и примыканиях;
• контролировать кладку в морозный период: зимние составы и условия работ должны соответствовать требованиям производителя.

Неправильные углы и Т-образные примыкания

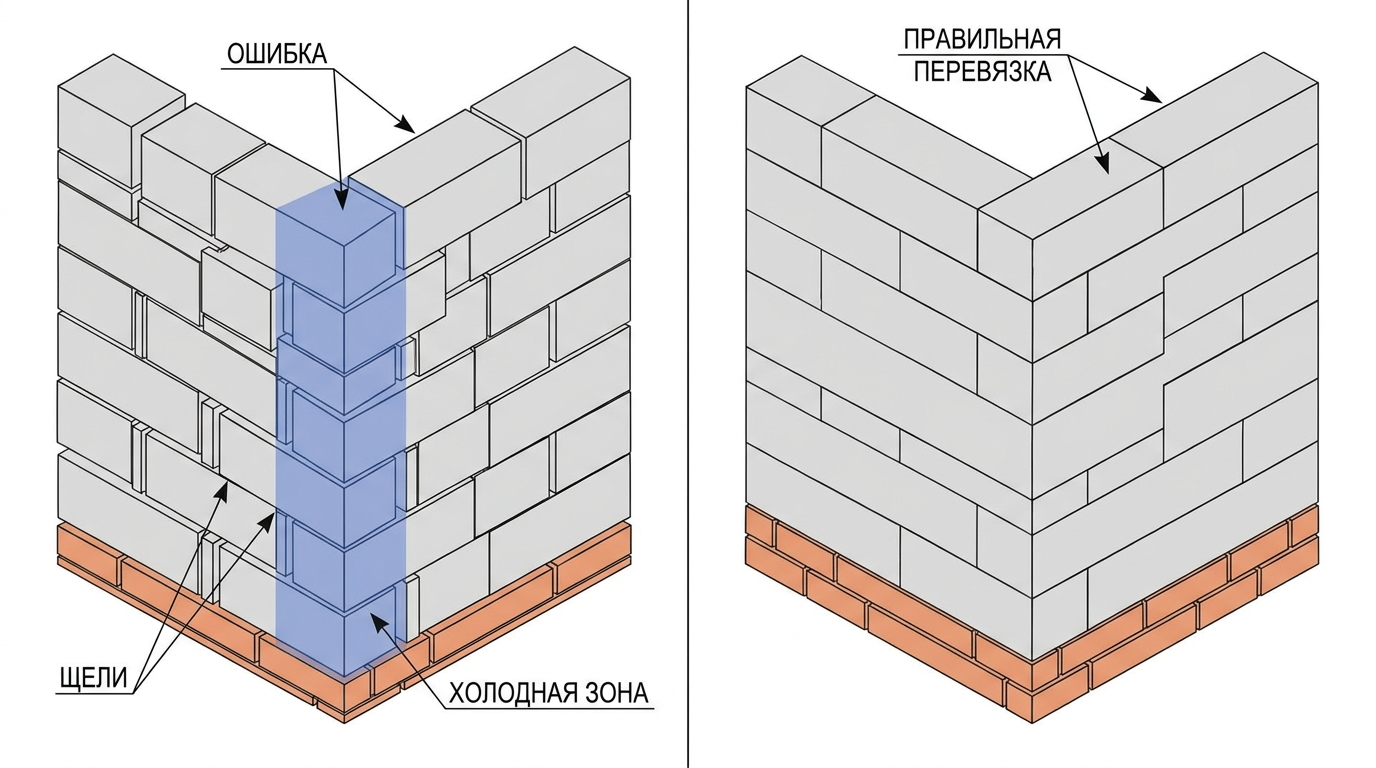

Наружный угол — геометрически холодная зона. Если в нём ещё и нарушена перевязка, есть воздушные карманы, неполные швы или доборные куски поставлены без логики, угол будет промерзать первым.

В газобетоне нельзя относиться к углу как к месту, куда можно «набросать обрезки». Нужна перевязка блоков, ровная геометрия, заполнение швов в соответствии с системой кладки. В Т-образных примыканиях важно заранее понять, какая стена несущая, как передаются нагрузки и как обеспечивается связь без образования холодного клина.

Если внутреннюю несущую стену заводят в наружную, узел может стать проводником холода. Иногда применяют перевязку, иногда анкеровку, иногда конструктивное разделение — решение зависит от расчётной схемы дома. Универсальной схемы для всех проектов нет.

Железобетонные включения

Газобетон и железобетон сильно отличаются по теплопроводности. Поэтому любые бетонные элементы в однослойной газобетонной стене должны рассматриваться как потенциальные мостики холода:

• монолитные перемычки;
• железобетонный армопояс;
• участки усиления под балки;
• колонны и пилоны;
• торцы плит и монолитных перекрытий.

Если бетон выходит к наружной грани стены или отделён от улицы тонким слоем блока, зимой внутренняя поверхность в этой зоне может охлаждаться. Особенно заметно это над окнами и по линии перекрытия: появляются холодные полосы, влажные участки, трещины отделки от разных температурно-влажностных деформаций.

Перемычки: как утеплить проёмы без потери несущей способности

Перемычка над окном или дверью должна не только держать нагрузку, но и не превращать проём в холодильник. Именно поэтому перемычки нельзя подбирать только по принципу «что есть на базе» или «так всегда заливали».

Варианты устройства перемычек зависят от ширины проёма, нагрузки сверху, материала стены и фасадной системы. В частных каменных домах применяют:

• заводские газобетонные армированные перемычки;
• U-блоки с арматурой и бетоном внутри;
• сборные железобетонные перемычки;
• металлические балки;
• монолитные участки с наружным утеплением;
• комбинированные решения с термовкладышем.

Для газобетона часто используют U-блоки: они позволяют сформировать бетонное ядро внутри блока и оставить снаружи более тёплую оболочку. Но само по себе наличие U-блока не гарантирует теплотехнику. Если бетонное ядро смещено к наружной стороне или не предусмотрен утеплительный вкладыш, узел останется холодным.

Для кирпичных стен перемычка обычно требует наружного утепления в общей системе фасада. Если дом облицован кирпичом, нужно отдельно решать, как перекрывается лицевой слой, как сохраняется вентиляционный зазор и не образуется ли сплошной холодный участок над окном.

Для керамоблока важна совместимость перемычки с высотой рядов, опиранием и способом закрытия пустот. Резаные блоки вокруг проёма не должны превращаться в мешки с раствором, потому что заполненные пустоты резко повышают теплопроводность.

Проверочный список для перемычки:

• есть ли расчёт или типовое решение производителя для конкретной ширины проёма;
• не выходит ли бетон или металл к наружной грани стены без утепления;
• сохраняется ли непрерывность фасадного утеплителя или тёплой оболочки блока;
• не перекрыт ли вентиляционный зазор облицовки;
• предусмотрены ли тёплые откосы;
• совпадает ли фактическая схема на стройке с проектным узлом.

Нельзя ослаблять перемычку ради утепления: вырезать бетон, уменьшать опирание, заменять арматуру или менять тип балки без конструктора. Правильная последовательность обратная: сначала несущая способность и деформации, затем теплотехническая деталировка вокруг рассчитанного элемента.

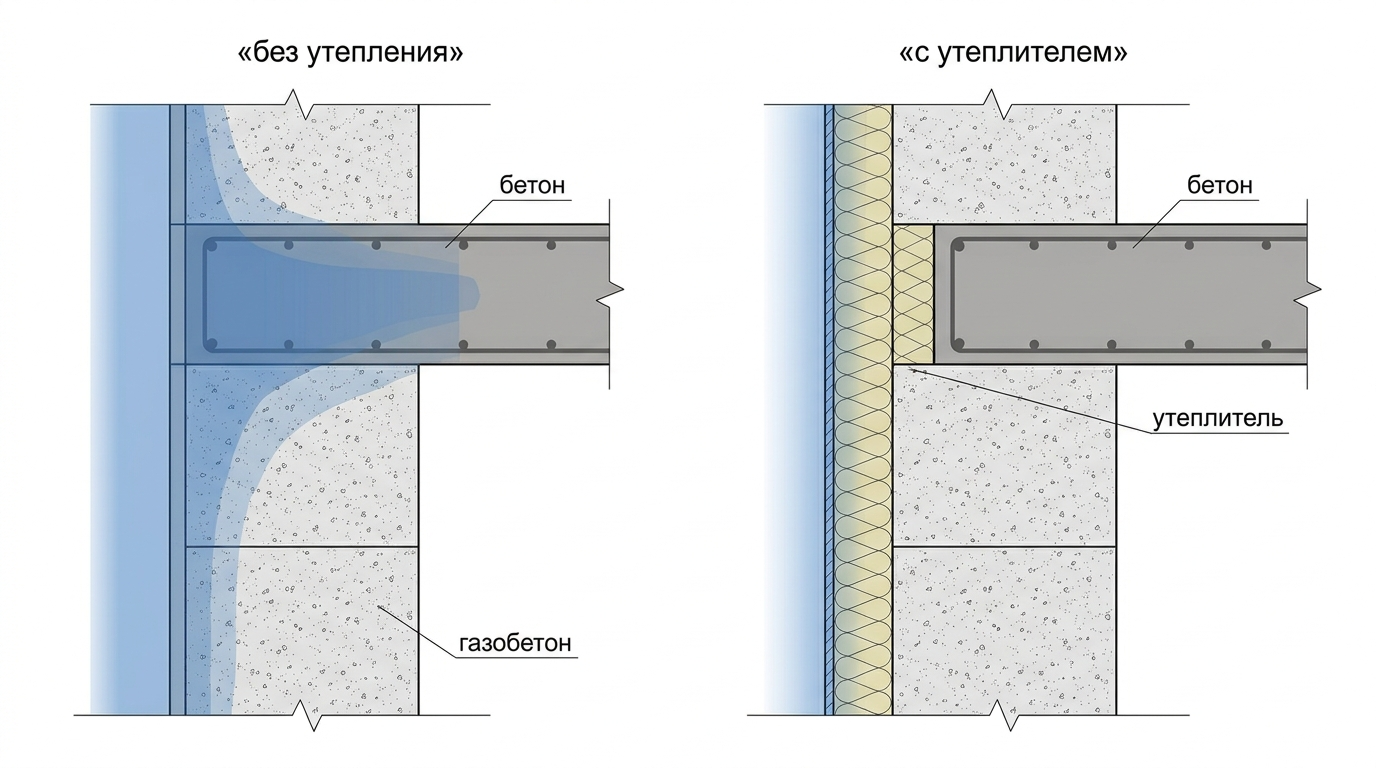

Армопояс: самый частый непрерывный мостик холода

Армопояс нужен не для «тепла», а для конструктивной работы здания. Он распределяет нагрузки, связывает стены, служит опорой для перекрытий или мауэрлата, помогает воспринимать локальные усилия. Нужен ли он, каким должен быть, где его размещать и как армировать — решает конструктор с учётом материала стен, перекрытий, этажности, сейсмики, грунтов и общей схемы здания.

С точки зрения теплотехники армопояс опасен тем, что это обычно непрерывная железобетонная полоса по периметру дома. Если она расположена в однослойной газобетонной или керамоблочной стене без наружного утепления, получается холодный пояс. Внутри дома это может проявляться как горизонтальная полоса промерзания под потолком или в уровне перекрытия.

Типовые способы снизить мостик холода в армопоясе:

• сместить бетонное ядро внутрь стены, оставив снаружи слой тёплого материала;
• применить U-блоки с утеплительным вкладышем со стороны улицы;
• выполнить наружное утепление пояса в составе фасадной системы;
• разорвать прямой контакт бетона с наружной отделкой, если это допускает конструкция;
• утеплить торец перекрытия одновременно с армопоясом;
• не допускать заполнения пустот керамоблока бетоном и раствором за пределами рассчитанной зоны.

В кирпичной стене с наружным утеплением задача другая: не столько спрятать пояс внутри кладки, сколько обеспечить непрерывность утеплителя. Если минеральная вата или другой утеплитель обрываются на уровне пояса, а дальше идёт бетон и облицовка, узел будет холодным даже при нормальной толщине стены.

Ошибка в армопоясе	Что происходит зимой	Как исправлять на стадии проекта
Бетон выведен к наружной грани однослойной стены	Горизонтальная холодная полоса, риск конденсата	Утеплить снаружи, применить термовкладыш, изменить расположение бетонного ядра
Плита перекрытия опирается без утепления торца	Холод в зоне потолка и верхнего угла комнаты	Рассчитать узел опирания, закрыть торец утеплением, сохранить несущую длину опирания
Утеплитель фасада прерывается в уровне пояса	Линейный мостик холода по периметру	Сделать непрерывный слой утепления без разрывов
Узел меняют на стройке без конструктора	Риск трещин, деформаций, потери несущей способности	Согласовать изменения с проектировщиком до бетонирования

Главное правило: армопояс нельзя «утеплять» так, чтобы ухудшить его работу. Нельзя самовольно уменьшать сечение бетона, убирать арматуру, сокращать опирание плит или заменять бетон лёгким материалом там, где он несёт нагрузку. Теплотехника должна решаться вокруг рассчитанного несущего элемента.

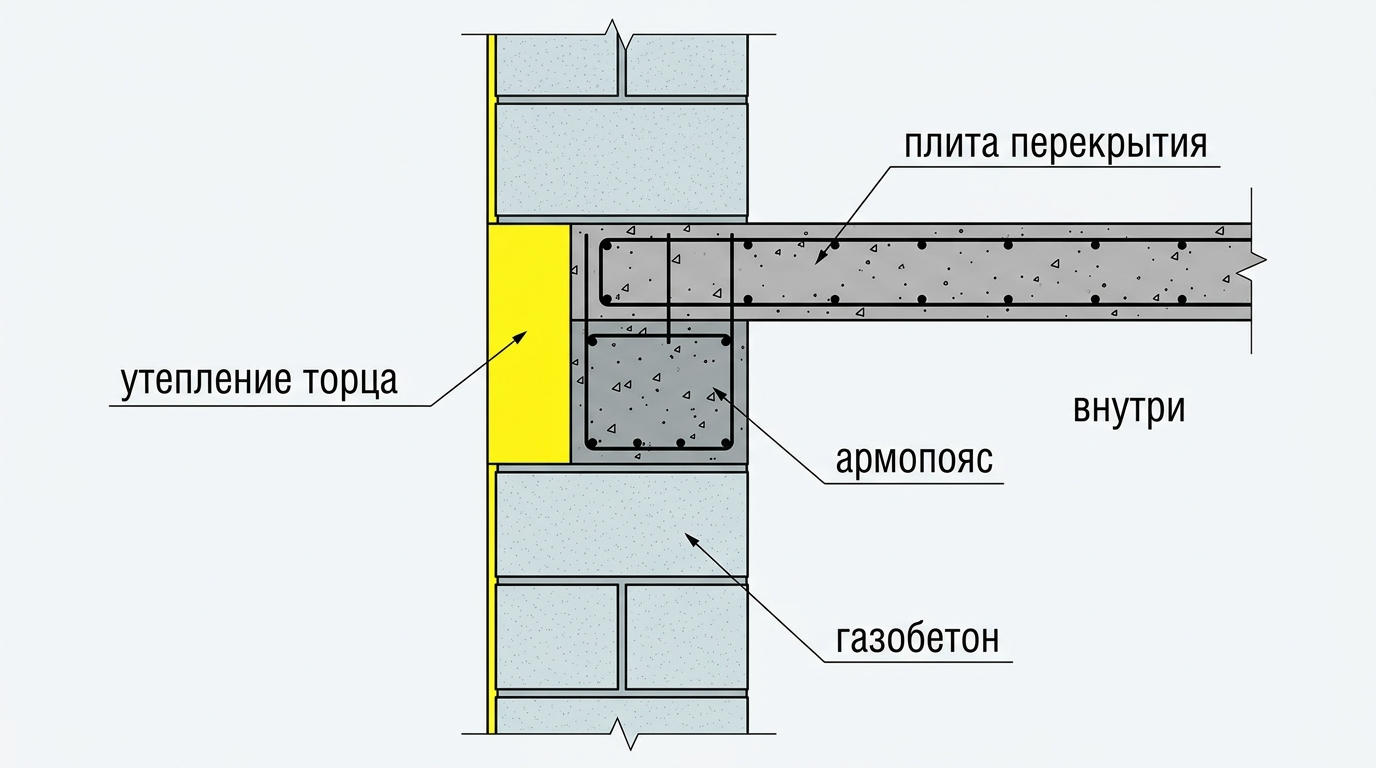

Опирание перекрытий и торцы плит

Узел перекрытия — один из самых сложных в каменном доме. Здесь встречаются вертикальная стена, горизонтальная плита или балки, армопояс, фасадное утепление, иногда облицовочный кирпич. Ошибка в этом месте создаёт не точечный, а протяжённый мостик холода по всему периметру этажа.

Варианты перекрытий разные:

• сборные железобетонные плиты;
• монолитная плита;
• деревянные балки;
• металлические балки;
• сборно-монолитные системы.

Каждый вариант имеет свой теплотехнический и конструктивный узел. Например, железобетонная плита хорошо проводит тепло. Если её торец выходит в холодную зону или расположен близко к наружной грани, он охлаждает стену и внутренний угол. Монолитная плита может работать ещё жёстче как непрерывный проводник холода, если не предусмотрен теплоразрыв в консольных участках.

При опирании на газобетон важно учитывать не только тепло, но и прочность блока на местное смятие. Часто требуется распределительный пояс или специальные опорные решения. При этом пояс сам становится холодным элементом, если его не утеплить. Поэтому задача решается комплексно: несущая способность, деформации, опирание, тепловой контур.

Практические принципы:

• торцы плит и монолитных участков не должны оставаться без утепления в наружной зоне;
• утеплитель фасада должен проходить через уровень перекрытия без разрыва;
• длину опирания нельзя уменьшать ради «места под утеплитель» без расчёта;
• балочные перекрытия требуют герметичного и тёплого примыкания, чтобы исключить продувание;
• консольные балконы и козырьки нужно проектировать отдельно, с теплоразрывом или внешней опорной схемой.

Особое внимание — балконам. Сплошная железобетонная балконная плита, продолженная из межэтажного перекрытия наружу, является мощным мостиком холода. В новом строительстве лучше заранее рассматривать решения с терморазрывом, отдельной несущей рамой, приставной конструкцией или другим узлом, рассчитанным инженером. В существующем доме исправить такой мостик сложно и дорого.

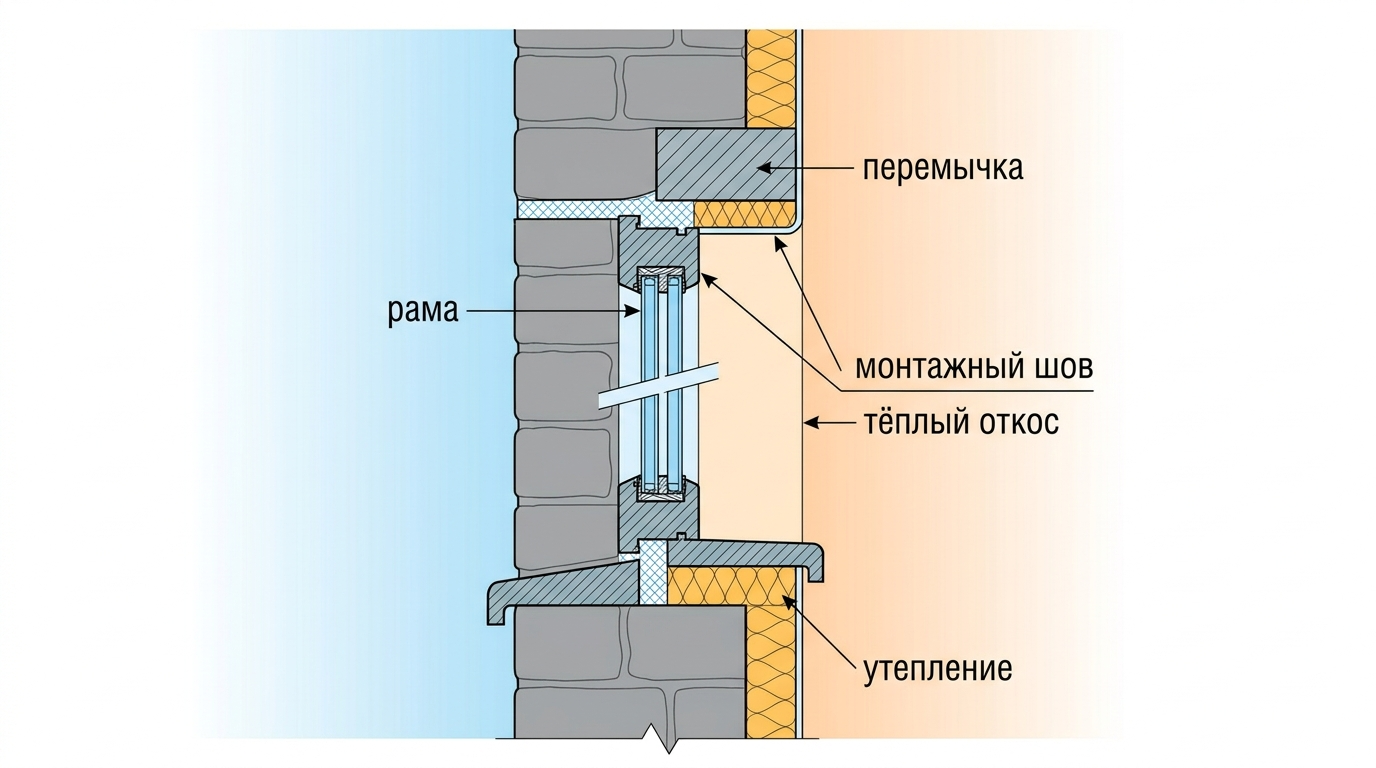

Окна, откосы и зона монтажа

Даже идеально тёплая стена может промерзать вокруг окна, если оконный блок установлен в холодной зоне или монтажный шов не защищён. Оконный проём — это место, где толщина стены фактически уменьшается, а геометрия усиливает охлаждение.

Типовые проблемы:

• окно установлено слишком близко к наружной грани однослойной стены;
• монтажный шов заполнен неравномерно;
• нет внутренней пароизоляционной и наружной защитной логики шва;
• откосы выполнены холодным раствором без утепления;
• перемычка над окном не утеплена;
• подоконная зона имеет пустоты и продувание.

Для газобетона и керамоблока важно аккуратно сформировать четверти, откосы и доборные участки. Резаные элементы должны быть плотными, без сквозных щелей. Для кирпичной стены с наружным утеплением окно часто выгодно выносить ближе к плоскости утеплителя, но конкретное положение зависит от фасадной системы, крепежа, толщины утепления и требований к монтажу.

Тёплый оконный узел включает не только пену в зазоре. Он должен учитывать:

• положение рамы в сечении стены;
• утепление наружного откоса или четверти;
• защиту монтажного шва от влаги из помещения и осадков снаружи;
• отсутствие продувания под отливом;
• сопряжение с перемычкой и подоконной зоной;
• возможность нормальной отделки без перекрытия дренажных отверстий окна.

Если в уже построенном доме мокнут откосы, не стоит сразу списывать всё на «плохие окна». Причина может быть в холодной перемычке, неутеплённом армопоясе рядом, неправильном положении рамы или влажной стене. Диагностику лучше делать зимой с тепловизором и проверкой влажности, а не только визуально.

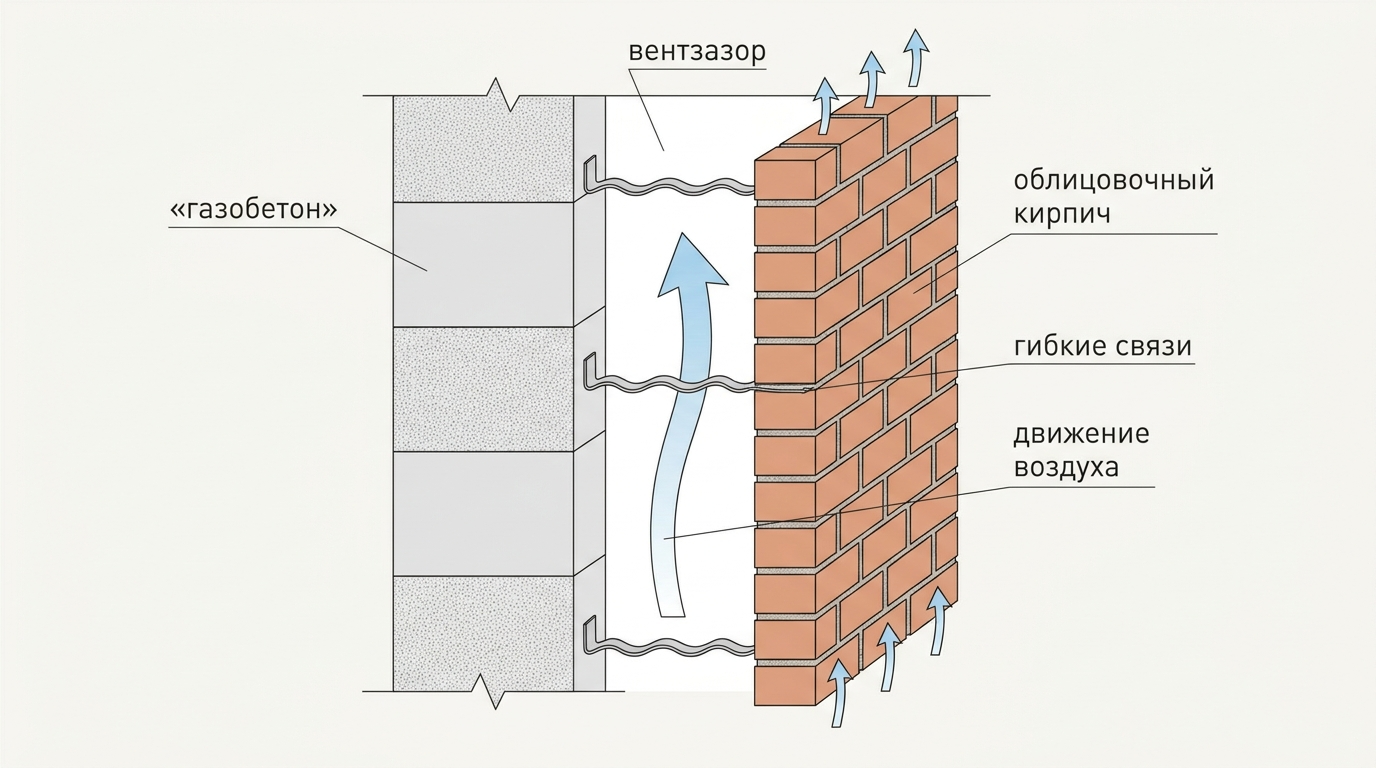

Узлы примыкания газобетон — кирпич: облицовка без холодной ловушки

Комбинация газобетона и облицовочного кирпича популярна: газобетон работает как несущая и теплоизоляционная основа, кирпич — как фасадная защита и внешний слой. Но узлы примыкания газобетон кирпич требуют аккуратной деталировки. Ошибка здесь часто приводит не только к мостикам холода, но и к увлажнению стены.

Ключевой вопрос — что находится между газобетоном и облицовкой. Во многих системах нужен вентиляционный зазор, через который уходит влага. Если зазор забит раствором, отсутствуют продухи или облицовка прижата к газобетону, влажностный режим ухудшается. Влажный газобетон проводит тепло лучше сухого, а значит риск промерзания растёт.

Второй вопрос — связи между слоями. Облицовочный кирпич должен быть связан с несущей стеной, но связи не должны превращаться в частую сетку металлических мостиков холода. Применяют гибкие связи, подобранные по расчёту и совместимые с материалом стены. Их количество, шаг и анкеровка зависят от высоты стены, ветровых нагрузок, типа облицовки и проекта.

Третий вопрос — опирание облицовочного слоя и зоны перекрытий. Если облицовочный кирпич опирают или связывают через массивные стальные элементы без теплоразрыва, в узле может появиться сильный локальный мостик холода. Если торец перекрытия одновременно приближается к фасаду, проблема усиливается.

Практический чек-лист для стены «газобетон + облицовочный кирпич»:

• предусмотрен ли вентиляционный зазор, если он требуется выбранной системой;
• есть ли продухи внизу и выход воздуха вверху фасадного участка;
• не забит ли зазор раствором во время кладки;
• применены ли гибкие связи, рассчитанные и совместимые с газобетоном;
• не образуют ли связи, уголки и консоли сплошной холодный мост;
• защищён ли газобетон от намокания в процессе строительства;
• решены ли узлы окон, перемычек и перекрытий с учётом двухслойной стены.

Важный момент: облицовочный кирпич сам по себе не является полноценным утеплителем. Он может улучшить внешний вид и защиту, но если узел выполнен без вентиляции и с холодными включениями, стена может работать хуже, чем простая оштукатуренная газобетонная кладка по правильной системе.

Кирпичные стены: мостики холода в кладке и фасадном пироге

В кирпичном доме мостики холода часто недооценивают, потому что кирпич воспринимается как «капитальный» и надёжный материал. По прочности и долговечности это действительно хороший материал, но по теплотехнике он требует грамотного фасадного решения.

Основные проблемы кирпичных стен:

• высокая теплопроводность самой кладки по сравнению с лёгкими блоками;
• большое количество растворных швов;
• перемычки и железобетонные пояса;
• торцы плит перекрытий;
• сплошные металлические или железобетонные связи через утеплитель;
• сложные декоративные элементы, разрывающие тепловой контур.

Если кирпичная стена утепляется снаружи, задача — сделать слой утепления непрерывным. Он должен проходить по углам, откосам, цоколю, перекрытиям и поясам без необоснованных разрывов. Самая частая ошибка — считать толщину утепления только по ровной стене, а узлы оставить «как получится». В результате поле стены тёплое, а дом промерзает полосами.

Для облицовочной кирпичной кладки поверх утеплителя важны связи, зазор и водоотвод. Утеплитель не должен быть смят, намочен или разорван множеством жёстких включений. Минераловатные и другие фасадные системы имеют свои требования к плотности, креплению, ветрозащите и вентиляции. Эти параметры нельзя заменять произвольным набором материалов.

В кирпичном доме особенно внимательно смотрят на:

• узел цоколя и первого ряда;
• опирание плит;
• наружные углы и эркеры;
• оконные четверти;
• крепление навесных элементов;
• места, где утеплитель прерывается декоративной кладкой.

Если проект предусматривает многослойную кирпичную стену, желательно иметь теплотехнические разрезы по каждому типу узла. Общий план кладки не показывает, что происходит с температурным полем в перемычке или у плиты перекрытия.

Керамоблок: тёплая керамика требует аккуратной кладки

Керамоблок эффективен за счёт пустотной структуры. Воздух в пустотах снижает теплопередачу, а крупный формат уменьшает количество швов. Но эти преимущества сохраняются только при правильной технологии.

Главные ошибки при кладке керамоблока:

• использование неподходящего раствора толстыми слоями;
• заполнение вертикальных пустот раствором в зоне резки и доборных элементов;
• отсутствие тёплого решения для перемычек;
• неправильное сопряжение с монолитными поясами;
• незащищённая кладка от дождя во время строительства;
• хаотичная подрезка блоков в углах.

У керамоблока важно направление пустот и способ нанесения раствора. Если раствор проваливается в пустоты, материал теряет часть теплотехнических преимуществ. Поэтому применяют решения, рекомендованные производителем конкретной системы: тёплый раствор, специальные сетки, клеевые составы, доборные блоки, системные перемычки.

Перемычки и армопояса в керамоблочных стенах требуют той же логики, что и в газобетоне: несущий бетон должен быть рассчитан, а снаружи должна сохраняться тёплая оболочка или непрерывное утепление. Если бетонный пояс залит на всю ширину стены и выходит к фасаду, тёплая керамика перестаёт работать в этом узле.

Для однослойной стены из керамоблока особенно опасны зоны резки. В углах, проёмах и примыканиях не стоит заменять системные доборные элементы случайными кусками, заполненными раствором. Такой участок будет холоднее, тяжелее и менее предсказуемым по деформациям.

Цоколь, первый ряд и примыкание пола

Мостики холода в стенах часто начинаются снизу. Цоколь, фундамент, плита пола и первый ряд кладки находятся в зоне сложного теплового и влажностного режима. Здесь каменная стена может охлаждаться от грунта, наружного воздуха и неутеплённого бетона одновременно.

Типовые признаки проблемного цокольного узла:

• холодная полоса у пола по наружным стенам;
• влажные углы в нижней части помещений;
• промерзание плинтусной зоны;
• конденсат за мебелью у наружной стены;
• разрушение отделки цоколя снаружи из-за влаги и циклов замораживания.

Решение зависит от типа фундамента и пола. Для ленты, плиты, свайного ростверка и пола по грунту узлы будут разными. Универсально можно сказать только одно: тепловой контур стены, цоколя и пола должен быть непрерывным. Если утепление стены начинается выше, утепление пола заканчивается раньше, а между ними остаётся бетонная перемычка, будет холодный участок.

На стадии проекта нужно проверить:

• как утепляется цоколь снаружи;
• где проходит гидроизоляция между фундаментом и кладкой;
• как первый ряд защищён от капиллярной влаги;
• соединяется ли утепление пола с утеплением цоколя или фасада;
• нет ли открытого бетонного участка, соединяющего улицу и внутреннюю поверхность;
• как отводится вода от цоколя и отмостки.

В существующем доме цокольные мостики холода иногда пытаются закрыть внутренним утеплением. Это рискованное решение: можно сместить зону конденсации внутрь конструкции и ухудшить влажностный режим. Внутреннее утепление каменных стен и цоколя требует расчёта и понимания паропереноса, особенно в помещениях с повышенной влажностью.

Теплотехнические разрезы: как читать и что требовать от проекта

Теплотехнический разрез — это не просто красивая картинка со слоями стены. Хороший разрез показывает, как проходит тепловой контур через конкретный узел: перемычку, армопояс, опирание плиты, угол, окно, цоколь. Для сложных узлов дополнительно выполняют расчёт температурного поля и риска конденсации.

Частному застройщику не нужно самому становиться теплотехником, но полезно понимать, что спрашивать у проектировщика и подрядчика.

На разрезе должны быть понятны:

• материал и толщина каждого слоя;
• положение утеплителя в узле;
• есть ли разрыв утепления;
• где находится бетон, металл или другой холодный элемент;
• как защищён утеплитель от влаги;
• как устроены вентиляционные зазоры, если они предусмотрены;
• где проходит внутренняя пароизоляционная или герметизирующая линия в оконном узле;
• как сохраняется несущая способность элемента.

Красный флаг — когда в проекте есть только разрез «по ровной стене», а перемычки, армопояса, плиты и окна показаны условно. Именно эти места и являются проблемными. Для частного дома достаточно иметь набор типовых узлов, адаптированных под конкретную конструкцию, но они должны быть рабочими, а не взятыми случайно из интернета.

Ещё один важный момент: теплотехнический разрез должен соответствовать реальному материалу. Нельзя считать стену из одного газобетона, а строить из другого по плотности и геометрии. Нельзя закладывать тонкошовный клей, а фактически вести кладку на толстом растворе. Нельзя рисовать вентиляционный зазор, а на стройке забить его растворными наплывами.

Как избежать промерзания стен: практический алгоритм

Чтобы понять, как избежать промерзания стен, полезно идти не от отдельных советов, а от последовательности решений. Мостики холода появляются там, где проект, материалы и исполнение расходятся между собой.

Шаг 1. Выбрать стеновую систему целиком

Не стоит выбирать только «блок» или «кирпич». Нужно выбрать систему стены: несущий материал, утепление, фасад, кладочный состав, перемычки, армопояс, облицовка, окна, цоколь. Например, газобетонная однослойная стена и газобетон с облицовочным кирпичом — это разные системы с разными узлами.

Шаг 2. Проверить климат и влажностный режим

Толщина утеплителя и допустимость однослойной стены зависят от региона, расчётной температуры, влажности помещений, режима отопления и вентиляции. Дом постоянного проживания, дача с периодическим отоплением и банный комплекс требуют разных решений. Не следует переносить узлы из южного региона в более холодный без расчёта.

Шаг 3. Детализировать проблемные узлы до начала работ

Минимальный набор узлов для проверки:

• наружный угол;
• внутреннее Т-образное примыкание;
• оконный проём с перемычкой и откосами;
• подоконная зона;
• армопояс под перекрытием;
• опирание перекрытия;
• узел мауэрлата и кровли;
• цоколь и первый ряд;
• примыкание облицовочного кирпича или фасадной системы.

Шаг 4. Не менять материалы без пересмотра узлов

Замена блока, раствора, утеплителя, перемычки или типа перекрытия может изменить теплотехнику и конструктивную работу. Особенно опасны замены «на аналоги» без проверки: другой газобетон по плотности, другой керамоблок по пустотности, другой утеплитель по жёсткости, другая фасадная подсистема.

Шаг 5. Контролировать исполнение

Даже хороший проект можно испортить на стройке. Нужно проверять не только вертикальность стен, но и то, что скрывается внутри узлов:

• толщина швов;
• заполнение вертикальных стыков;
• наличие утеплителя в U-блоках;
• положение арматуры и бетона до заливки;
• чистота вентиляционного зазора;
• утепление торцов плит;
• отсутствие раствора в пустотах керамоблока;
• герметичность оконного монтажного шва.

Фотографируйте скрытые работы до закрытия отделкой. Эти снимки помогут при диагностике и при передаче информации специалистам, если позже возникнут проблемы.

Типовые ошибки на стройке

Многие мостики холода возникают не из-за сложной физики, а из-за повторяющихся строительных ошибок. Их можно предотвратить обычным контролем.

Частые ошибки:

• армопояс заливают на всю ширину однослойной стены без наружного утепления;
• перемычки выполняют из холодного бетона или металла без тепловой защиты;
• газобетон кладут на толстый цементно-песчаный раствор;
• углы собирают из случайных доборных кусков без перевязки;
• вертикальные швы оставляют пустыми там, где они должны быть заполнены;
• плиты перекрытия заводят слишком близко к фасаду без утепления торца;
• облицовочный кирпич прижимают к газобетону без вентиляционного зазора;
• гибкие связи заменяют жёсткими металлическими элементами без расчёта;
• керамоблоки режут и заполняют пустоты раствором;
• утеплитель фасада прерывают на декоративных элементах;
• оконные откосы штукатурят холодным раствором без утепления;
• цоколь оставляют неутеплённым, хотя фасад утеплён.

Отдельно стоит сказать о «лечении» промерзания изнутри. Если в углу появилась плесень, её часто закрывают гипсокартоном, панелями или тонким внутренним утеплителем. Это может скрыть проблему визуально, но не устранить причину. Более того, за облицовкой влажность может вырасти, а плесень распространиться дальше. Сначала нужна диагностика: температура поверхности, влажность, вентиляция, источник холода, состояние фасада и узла.

Контроль качества: чек-лист для заказчика и прораба

Перед началом кладки и перед закрытием узлов полезно пройти короткий контрольный список. Он не заменяет проект, но помогает поймать очевидные ошибки.

До строительства

• Есть ли проектные узлы, а не только планы этажей и фасады?
• Проверены ли перемычки, армопояса и опирание перекрытий конструктором?
• Есть ли теплотехнические решения для узлов, а не только для ровной стены?
• Указаны ли конкретные материалы: блок, раствор, утеплитель, связи, фасадная система?
• Понятно ли, где проходит непрерывный тепловой контур?
• Учитывает ли проект климат и режим эксплуатации дома?

Во время кладки

• Первый ряд выведен ровно, без толстых компенсационных швов по всей стене?
• Газобетон кладётся на тонкошовный состав, если это предусмотрено системой?
• Керамоблок защищён от заполнения пустот раствором?
• Углы и примыкания выполнены с правильной перевязкой?
• Доборные элементы не создают холодных зон?
• Вентиляционный зазор облицовки не забивается раствором?

Перед бетонированием поясов и перемычек

• Проверено положение арматуры и опалубки?
• Есть ли утеплительный вкладыш или наружный слой тёплого материала там, где он предусмотрен?
• Не уменьшено ли сечение несущего бетона самовольно?
• Совпадает ли фактический узел с проектом?
• Сфотографированы ли скрытые элементы?

Перед отделкой

• Утеплены ли торцы плит и пояса?
• Выполнены ли тёплые откосы и правильный монтажный шов окон?
• Нет ли продувания в зоне подоконников, мауэрлата, перекрытий?
• Работает ли вентиляция помещений?
• Нет ли намокания фасада и цоколя?

Такой контроль особенно важен, если строительство ведётся несколькими бригадами. Каменщики, монолитчики, оконщики и фасадчики часто отвечают каждый за свой участок, а мостик холода появляется на границе их работ.

Когда обязательно нужен специалист

Не все узлы можно решить по типовой картинке. В ряде случаев нужен конструктор, теплотехник или инженерное обследование.

Обязательно привлекайте специалиста, если:

• дом строится без полноценного проекта, но есть железобетонные перекрытия, большие пролёты, эркеры, консоли;
• планируется однослойная стена без наружного утепления в холодном регионе;
• есть облицовочный кирпич, сложная фасадная система или навесные элементы;
• нужно изменить армопояс, перемычки, опирание плит или несущие стены;
• в существующем доме уже появились конденсат, плесень, трещины или промерзание;
• предполагается внутреннее утепление каменных стен;
• проект включает балконы, козырьки, террасы с примыканием к тёплому контуру;
• используются материалы разных производителей без системных узлов.

Конструктор отвечает за несущую способность и деформации. Теплотехник проверяет сопротивление теплопередаче, температурные поля и риск конденсации. Иногда нужен и специалист по вентиляции: если воздухообмен в доме недостаточный, даже правильно утеплённый узел может мокнуть из-за повышенной влажности внутри помещения.

Важно разделять причины. Холодный угол может быть следствием мостика холода, но плесень в углу также может появиться из-за плохой вентиляции, высокой влажности, плотной мебели у стены, протечки фасада или сочетания факторов. Диагностика должна учитывать всё вместе.

Краткий вывод

Мостики холода в каменных домах почти всегда связаны с узлами, а не только с толщиной стены. Самые рискованные места — перемычки, армопояса, торцы перекрытий, углы, оконные откосы, цоколь и примыкание облицовочного кирпича. Для газобетона особенно опасны железобетонные включения и толстые швы, для кирпича — разрывы наружного утепления и холодные связи, для керамоблока — заполнение пустот раствором и неправильные доборные участки.

Надёжное решение — проектировать стену как систему. Нужно заранее выполнить типовые узлы каменных стен, проверить утепление перемычек и армопояса, продумать опирание перекрытий, вентиляционные зазоры, тёплые откосы и цоколь. Теплотехнические разрезы должны показывать не только ровную стену, но и все места, где материал меняется или теплоизоляция может прерваться.

Опасные решения нельзя делать универсальными советами. Армопояса, перемычки, плиты и консоли должны рассчитываться конструктором. Толщина утеплителя и допустимость однослойной стены зависят от климата, влажности, режима эксплуатации и конкретных материалов. Если узел вызывает сомнение, дешевле проверить его на стадии проекта, чем потом бороться с промерзанием, конденсатом и плесенью в готовом доме.
