Откатные ворота своими руками: проём, фундамент, ролики, автоматика и настройка

Откатные ворота удобны там, где перед въездом мало места для распашных створок, часто чистят снег или нужен привод с дистанционным управлением. Но монтаж откатных ворот не сводится к сварке рамы и установке мотора: створка работает как консольная балка, опирается на роликовые каретки, а ошибки в фундаменте и геометрии быстро превращаются в заедания, перекосы и перегрузку автоматики.

Эта статья — практическая последовательность работ для владельца участка, который хочет понять, можно ли сделать откатные ворота своими руками, что подготовить до бетонирования, как установить ролики откатных ворот, чем проверить ход створки и почему автоматика должна подключаться только после настройки механики.

Важно: точные размеры фундамента, армирование, глубина заложения, сечения металла, марка бетона, кабели и защита электролинии зависят от грунта, региона, массы ворот, ветровой нагрузки и выбранного комплекта. Ниже приведена логика монтажа и контрольные точки, а не универсальный проект для любого участка.

1. Как работает откатная система и где чаще всего ошибаются

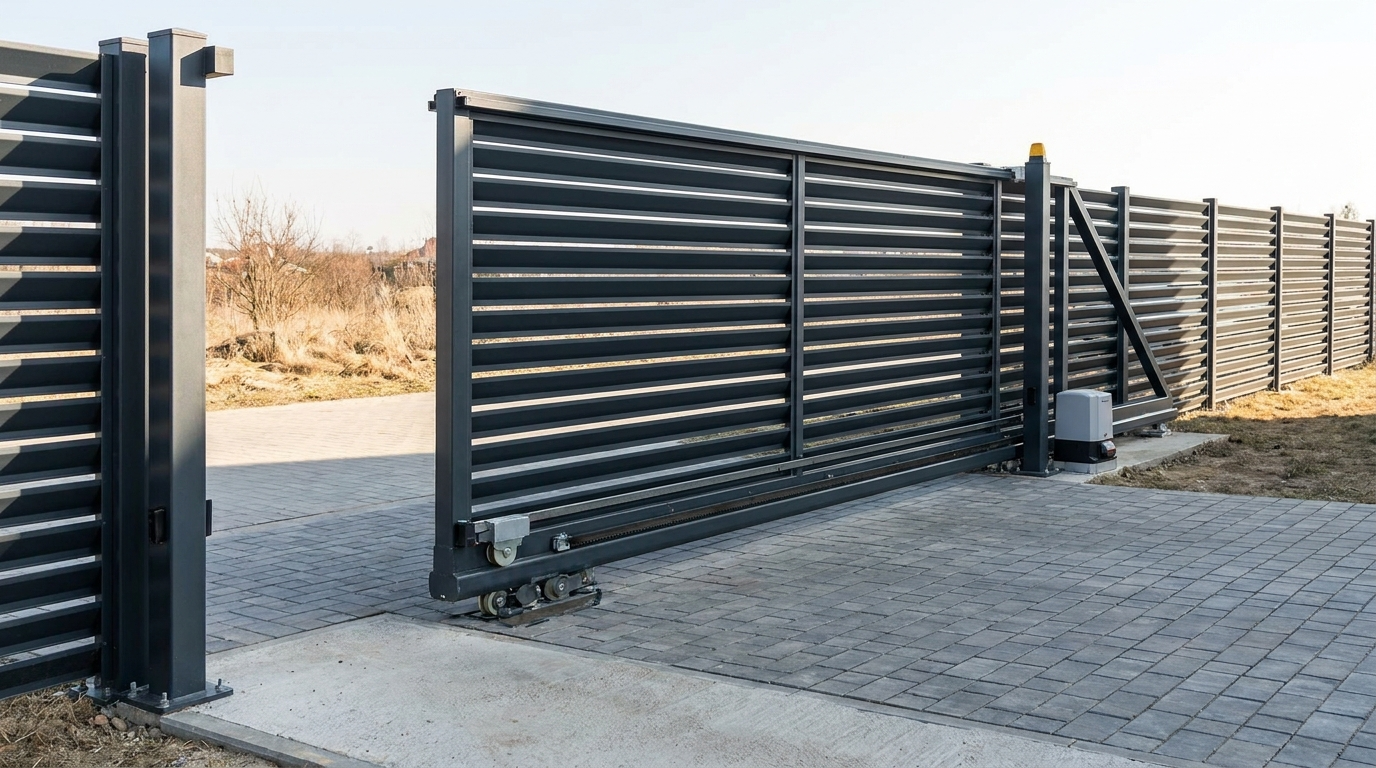

В частном строительстве чаще всего применяют консольные откатные ворота. Их створка не катится по рельсу в проёме, а висит на направляющей балке, надетой на две роликовые опоры. Ролики закреплены на фундаменте сбоку от проёма, поэтому в зоне проезда нет рельса, который забивается снегом, льдом и грязью.

У такой схемы есть несколько обязательных элементов:

полотно ворот с силовой рамой;
нижняя направляющая балка;
две роликовые каретки;
фундамент с закладным швеллером или монтажной плитой;
верхний поддерживающий кронштейн с роликами;
нижний и верхний уловители на приёмном столбе;
концевой ролик или опорный узел, если он предусмотрен комплектом;
зубчатая рейка, привод, концевики и устройства безопасности при автоматизации.

Главная особенность консольных ворот — створка длиннее чистого проёма. Дополнительная часть называется противовесом или хвостом. Она не перекрывает въезд, но нужна, чтобы створка устойчиво держалась на каретках и не клевала вниз. Длина противовеса зависит от выбранной фурнитуры, ширины проёма, массы полотна и схемы производителя. Нельзя просто сварить створку «по ширине проёма» и ожидать нормальной работы.

Типовые ошибки появляются уже на старте:

проём измерили по верху, а низ столбов ушёл внутрь;
не оставили место для отката створки вдоль забора;
сделали фундамент отдельно от реальной оси движения;
залили закладной швеллер с уклоном или разворотом;
поставили ролики «примерно», без регулировки по направляющей;
подключили привод, хотя вручную ворота уже ходят тяжело.

Правильная логика обратная: сначала геометрия проёма и место отката, затем фундамент и закладные, потом сборка и ручная настройка створки, и только после этого автоматика.

2. Замер проёма и выбор схемы ворот

Перед покупкой фурнитуры и металла нужно понять, поместятся ли ворота на участке. Замеряют не только ширину въезда, но и всю зону, куда будет уходить створка.

Проверьте:

чистую ширину проёма между внутренними гранями столбов;
вертикальность столбов;
перепад высот в зоне проезда и вдоль отката;
наличие уклона дороги в сторону движения ворот;
расстояние от проёма до угла участка, калитки, дерева, колодца, здания;
возможность разместить фундамент под роликовые опоры сбоку от проёма;
куда будет уходить снег после чистки;
не пересекает ли створка трассу коммуникаций, крышку септика, ливнёвку.

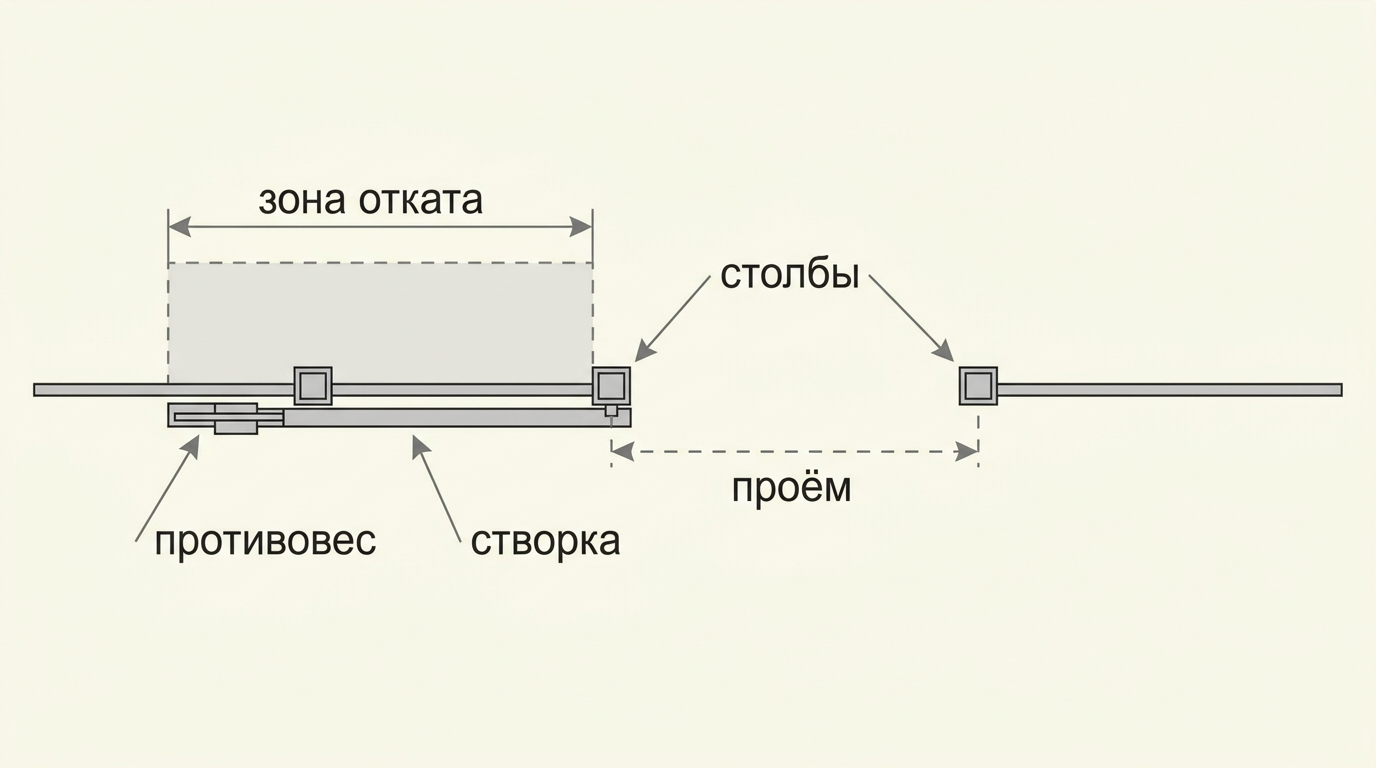

Для консольных ворот нужна зона отката больше ширины проёма, потому что створка включает противовес. Конкретный коэффициент нельзя задавать универсально: его определяет комплект фурнитуры и конструкция полотна. На практике производители дают схемы, где указаны минимальная длина хвостовой части, расстояния между каретками и положение опор относительно проёма.

Если свободного места вдоль забора не хватает, рассматривают альтернативы:

Схема	Когда подходит	Ограничения
Консольные откатные ворота	Частный участок, снег, грязь, нужен чистый проезд без рельса	Нужна зона отката с противовесом и жёсткий фундамент под каретки
Рельсовые откатные ворота	Тяжёлое полотно, есть возможность обслуживать рельс	Рельс в проёме забивается грязью, снегом, льдом; нужна ровная линия движения
Подвесные ворота	Промышленные проезды, верхняя балка допустима	Ограничение по высоте транспорта, более сложная опорная конструкция
Распашные ворота	Нет места отката, простая конструкция	Нужна зона открывания перед или за воротами, сложнее при снегопадах

Для частного дома обычно выбирают консольную схему. Но если участок узкий, забор стоит рядом с постройкой, а ширина въезда большая, самостоятельный монтаж без расчёта может оказаться невыгодным: створка получится длинной и тяжёлой, фундамент — массивным, а фурнитура — более дорогой.

Что записать после замера

Сделайте простой эскиз от руки и укажите:

ширину проёма;
сторону отката — влево или вправо, если смотреть со двора или с улицы;
длину свободного участка вдоль забора;
положение существующих столбов;
предполагаемую линию движения створки;
место под привод;
ближайшую точку электропитания;
препятствия на земле и над землёй.

Этот эскиз понадобится при выборе комплекта роликов, расчёте полотна и подготовке закладных под автоматику.

3. Расчёт створки: ширина, противовес, высота и масса

Створка консольных откатных ворот состоит из рабочей части, которая закрывает проём, и противовеса. Рабочая часть должна перекрывать проём с учётом технологических зазоров и захода в уловители. Противовес обеспечивает устойчивость створки на роликовых каретках.

На практике расчёт ведут от выбранной системы фурнитуры. У комплектов отличаются:

допустимая масса створки;
длина и сечение направляющей балки;
рекомендуемая ширина проёма;
расстояние между роликовыми опорами;
требования к положению кареток;
тип концевого ролика и уловителей;
допустимый вынос полотна относительно опор.

Не стоит подбирать ролики «на глаз» только по ширине проёма. Важна фактическая масса ворот: рама, обшивка, направляющая, декоративные элементы, снеговая и ветровая нагрузка, возможное обледенение. Профлист и штакетник дают разные нагрузки. Глухая зашивка работает как парус, особенно на открытых участках.

Если ворота широкие, высокие, тяжёлые или расположены на ветреном месте, нужно закладывать запас по фурнитуре и приводу. Но запас не заменяет геометрию: мощный мотор не исправит слабый фундамент и кривую направляющую.

На что влияет высота полотна

Высота ворот выбирается по забору, приватности и архитектуре участка. При этом нужно помнить о нижнем просвете. Слишком маленький зазор между створкой и покрытием приведёт к задеванию при снегу, наледи, пучении грунта или небольшом провисании. Слишком большой зазор ухудшает внешний вид и безопасность, если через него проходят животные.

Размер нижнего просвета выбирают с учётом:

типа покрытия въезда — бетон, плитка, щебень, грунт;
перепадов высоты по ходу створки;
зимней эксплуатации;
вероятности наледи;
положения направляющей балки и роликового комплекта.

Если покрытие ещё не готово, надо заранее принять отметку будущего чистового уровня. Частая ошибка — поставить ворота по временной грунтовой отметке, а после укладки плитки получить задевание полотна.

Когда нужен расчёт, а не «типовая схема»

Инженер или опытный монтажник нужен, если:

проём широкий и створка получается тяжёлой;
грунт слабый, насыпной, переувлажнённый или пучинистый;
участок имеет выраженный уклон;
столбы уже стоят, но есть сомнения в их устойчивости;
планируется глухая высокая створка на ветреной местности;
рядом проходят коммуникации;
ворота будут работать интенсивно, например на несколько домов или коммерческий объект.

В таких условиях ошибка в основании или металлоконструкции стоит дороже, чем предварительный расчёт.

4. Фундамент под откатные ворота: что он должен обеспечить

Фундамент под откатные ворота держит не только вес роликовых опор. Он воспринимает изгибающие моменты от консольной створки, динамические нагрузки при движении, усилия от ветра и работу привода. Поэтому задача фундамента — не просто «не утонуть», а обеспечить жёсткое, ровное и стабильное основание для кареток и автоматики.

Обычно фундамент располагают со стороны отката, вдоль линии забора, рядом с проёмом. В него закладывают металлический швеллер или монтажную плиту, к которым затем крепят роликовые опоры. Размеры основания зависят от ширины проёма, массы ворот, расстояния между каретками, типа грунта, глубины промерзания и уровня грунтовых вод.

Распространённый ориентир для длины фундаментной балки — значительная часть ширины проёма, часто около половины. Но это только предварительная оценка. Для конкретного комплекта нужно смотреть схему производителя, а для сложного грунта — считать основание отдельно.

Какие варианты основания применяют

В частном строительстве используют несколько решений:

монолитная железобетонная балка с закладным швеллером;
свайно-ростверковая схема с металлическим или бетонным ростверком;
винтовые сваи с металлической обвязкой;
комбинированное основание, если рядом уже есть прочные столбы или лента забора.

Монолитная балка понятна и распространена, но требует земляных работ, опалубки, армирования и времени на набор прочности бетона. Свайные решения могут быть удобны на сложных участках, но их несущая способность и защита от коррозии должны быть подтверждены расчётом и качественным монтажом.

Нельзя выбирать глубину фундамента только по соседскому опыту. В одном посёлке могут встречаться разные слои: песок, глина, насыпной грунт, торфяные включения, высокий уровень воды. Пучение грунта способно поднять и перекосить основание, а перекос в несколько миллиметров на каретках уже меняет ход створки.

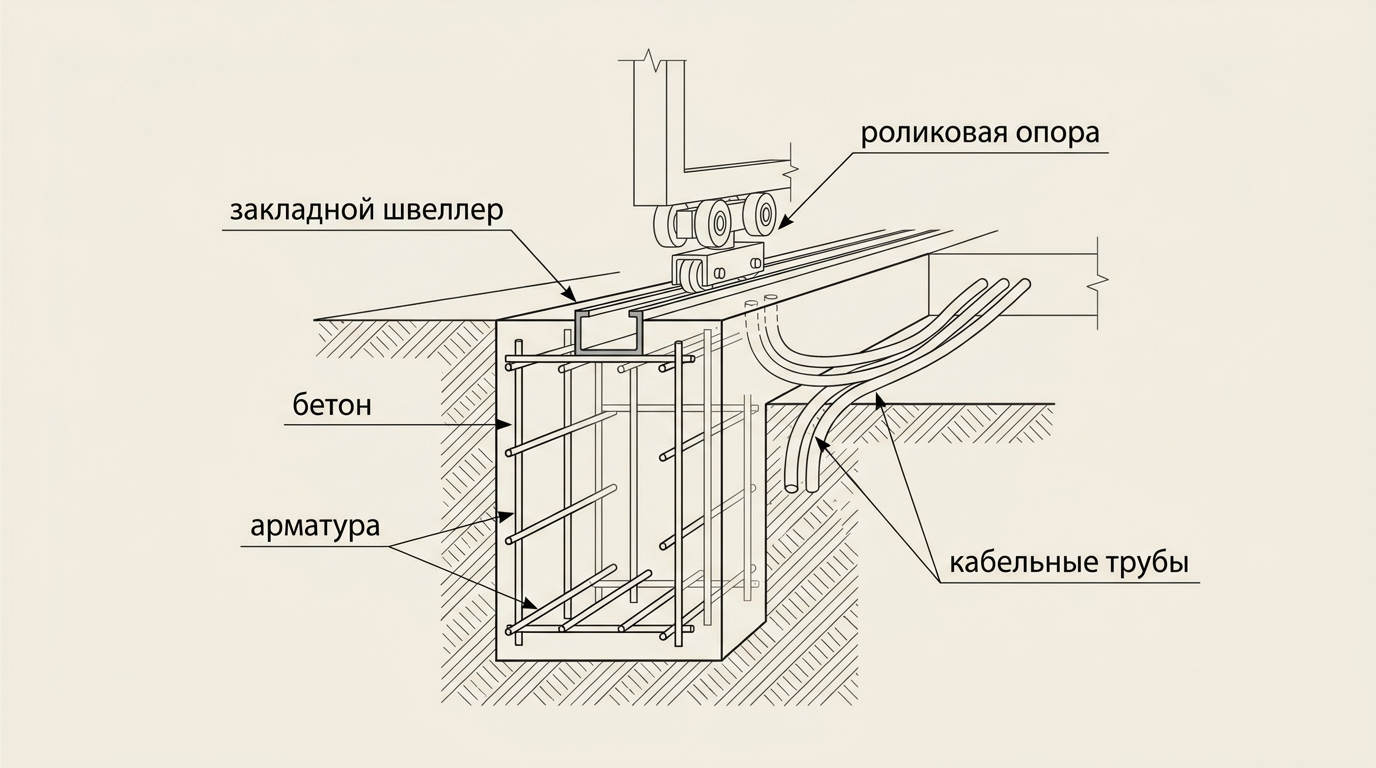

Требования к закладному швеллеру или монтажной плите

Закладная деталь должна быть:

ровной по длине;
выставленной в проектную отметку;
параллельной линии движения створки;
жёстко связанной с арматурным каркасом;
защищённой от смещения при бетонировании;
доступной для крепления роликовых опор и привода.

Верх закладного элемента обычно выводят в уровень с будущей площадкой или чуть выше — это зависит от конструкции роликов и требований производителя. Важно заранее понимать отметку чистового покрытия, иначе после благоустройства ролики или привод окажутся слишком низко.

Перед бетонированием обязательно проверьте:

не развернуло ли швеллер относительно оси ворот;
совпадает ли его положение с линией направляющей;
достаточно ли места для регулировочных пластин и гаек;
не мешают ли выпуски арматуры установке привода;
предусмотрены ли трубы для кабелей.

Исправить ошибку после набора прочности бетона сложно: иногда приходится срезать закладную, наваривать площадки, сверлить бетон или переделывать фундамент.

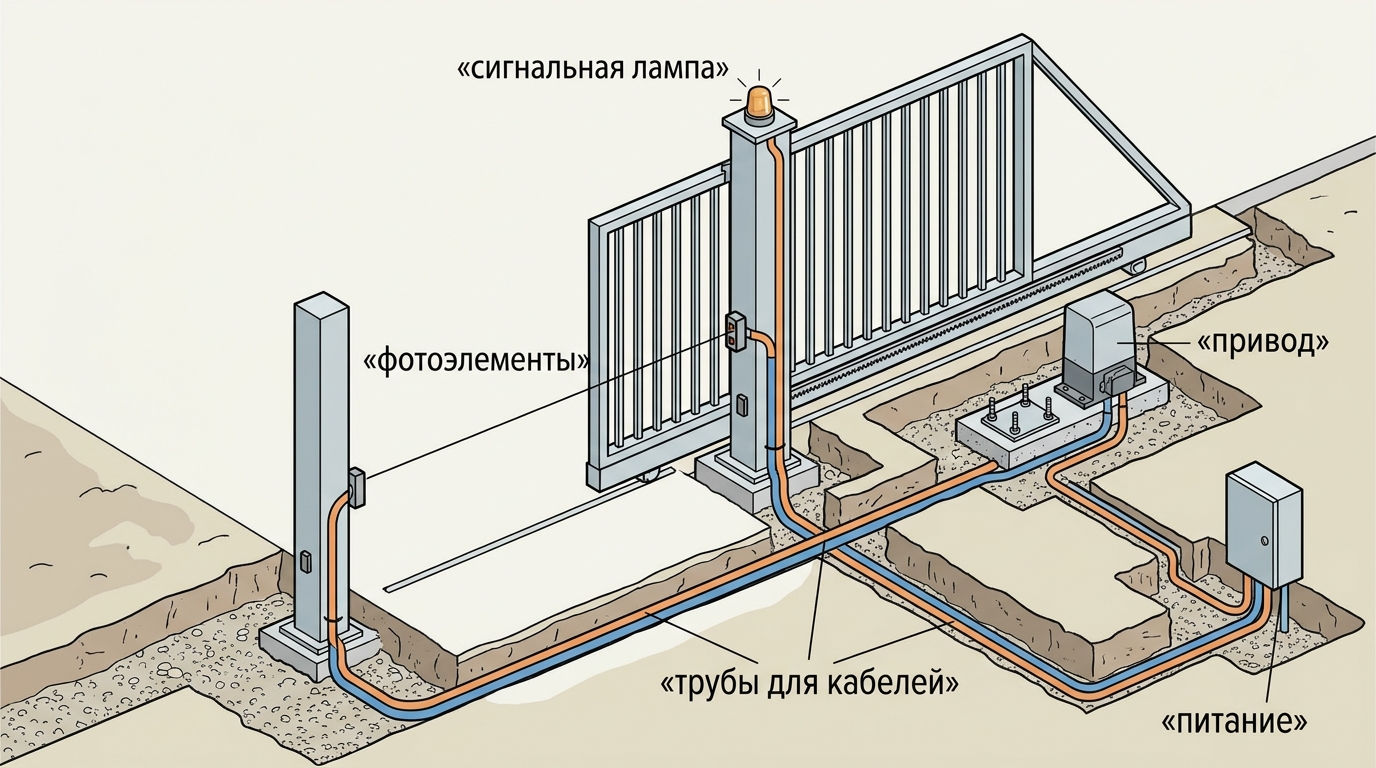

5. Закладные под автоматику и кабельные каналы

Подготовка закладных под автоматику выполняется до бетонирования и до чистового покрытия. Это тот этап, который часто вспоминают слишком поздно: ворота уже стоят, а кабель к фотоэлементам нужно тянуть через готовую плитку или под проездом.

Для автоматических откатных ворот обычно нужны линии:

питание привода;
кабель к фотоэлементам безопасности;
кабель к сигнальной лампе;
проводка к кнопке, домофону, контроллеру доступа или видеопанели, если они предусмотрены;
заземление и защитные проводники по проекту;
резервная труба на будущее.

Кабели прокладывают в защитных трубах или гильзах, пригодных для грунта и наружных условий. Трубы выводят в зону установки привода и к столбам, где будут фотоэлементы. Важно не оставлять кабель без защиты в бетоне и грунте, не делать острые изгибы и не прокладывать силовые и слаботочные линии без учёта требований оборудования.

Сечение кабелей, тип автомата, УЗО или дифзащиты, способ заземления и степень защиты коробок выбираются по проекту, паспорту привода и условиям участка. Электромонтаж выполняют при снятом напряжении. Если нет опыта наружных электрических работ, лучше привлечь электрика: ворота находятся под дождём, снегом и перепадами температуры, а привод связан с металлической конструкцией.

Где разместить привод

Привод ставят на жёстком основании рядом с зубчатой рейкой, обычно на отдельной монтажной площадке или на том же закладном элементе, что и ролики, если это предусмотрено схемой. Место должно обеспечивать:

правильное зацепление шестерни с рейкой;
доступ к крышке привода;
доступ к механизму ручной разблокировки;
защиту от постоянного затопления;
возможность снять привод для обслуживания;
отсутствие контакта с сугробами, грязью и колесами автомобиля.

Не стоит ставить привод в самой низкой точке участка, куда стекает вода. Если уровень покрытия поднимется после благоустройства, нужно заранее оставить высоту для корпуса и вентиляции.

6. Сборка полотна и направляющей балки

Полотно откатных ворот должно быть жёстким, но не чрезмерно тяжёлым. Рама обычно состоит из наружного контура, внутренних перемычек и нижней направляющей балки. Сечения профилей выбирают по размеру проёма, высоте ворот, обшивке и нагрузкам. Универсального профиля для всех ворот нет.

При самостоятельной сварке важно контролировать геометрию:

раму собирают на ровной площадке;
диагонали проверяют до окончательной сварки;
прихватки ставят симметрично;
швы проваривают с чередованием участков, чтобы уменьшить коробление;
после остывания снова проверяют диагонали и плоскость;
места сварки зачищают, грунтуют и защищают от коррозии.

Направляющая балка должна быть установлена ровно и без скручивания. Внутренняя полость балки — рабочая зона роликов, поэтому туда нельзя направлять сварочные брызги, оставлять окалину и мусор. После сварки направляющую очищают, проверяют отсутствие наплывов и деформаций.

Если обшивка крепится до установки створки, масса полотна увеличивается, и работать становится сложнее. Иногда удобнее сначала поставить и отрегулировать раму, а затем крепить профлист, штакетник или панели. Но при этом нужно учитывать, что после обшивки створка может немного изменить поведение из-за массы и ветровой нагрузки. Окончательную регулировку выполняют в собранном состоянии.

Контроль перед монтажом на ролики

До установки полотна проверьте:

направляющая соответствует комплекту роликов;
в балке нет сварочных наплывов;
торцы закрываются заглушками или штатными элементами;
рама не винтом;
диагонали совпадают в допустимых пределах для выбранной конструкции;
обшивка не мешает заходу в уловители;
предусмотрено место под зубчатую рейку.

Если створка уже на земле заметно перекошена, роликами это не исправить. Регулировка кареток компенсирует небольшие отклонения установки, но не лечит кривую металлоконструкцию.

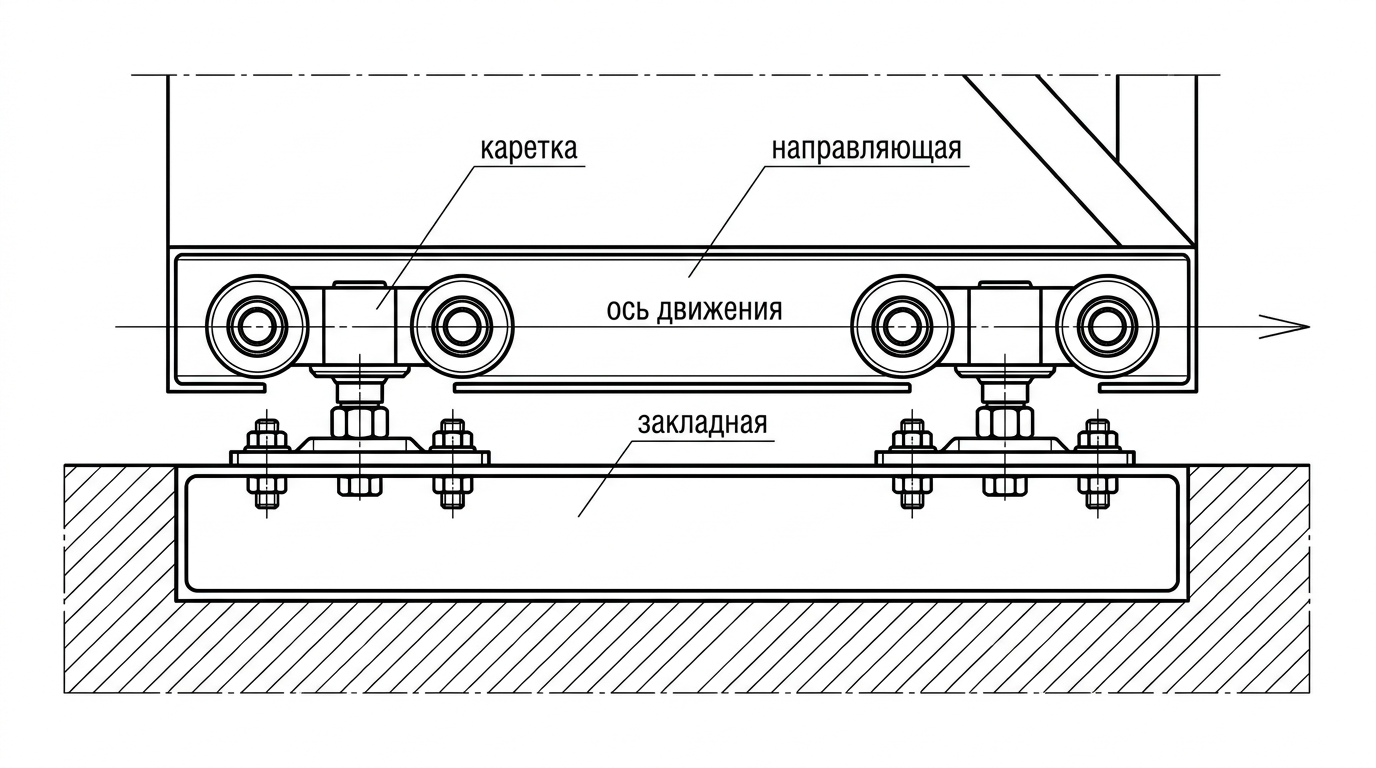

7. Установка роликовых опор: порядок и выверка

Вопрос «как установить ролики откатных ворот» правильнее формулировать так: как установить роликовые каретки относительно направляющей, проёма и закладной. Каретки должны стоять не просто на одной линии, а в тех местах, которые обеспечивают устойчивый ход створки и соответствуют схеме фурнитуры.

Обычно роликовые опоры крепят к закладному швеллеру через регулировочные пластины или монтажные шпильки. Это удобно: можно сдвинуть каретку, поднять или опустить её, немного изменить положение по оси. Жёстко приваривать каретки сразу к швеллеру без возможности настройки — плохая практика, особенно при самостоятельном монтаже.

Последовательность работ:

Разметьте на закладной ось движения створки.
Отметьте примерные места кареток по схеме комплекта.
Установите регулировочные площадки или временно зафиксируйте каретки.
Наденьте створку направляющей на ролики.
Проверьте ход вручную по всей длине.
Выставьте створку по высоте, вертикали и параллельности проёму.
Проверьте зазоры у столбов и будущих уловителей.
После настройки окончательно закрепите опоры.

На этом этапе не должно быть привода, зубчатой рейки и концевиков, мешающих ручной диагностике. Створка должна перемещаться от лёгкого усилия без рывков, закусывания и заметной смены сопротивления.

Что проверять при регулировке кареток

Проверяют не только уровень. Важны сразу несколько параметров:

направляющая идёт параллельно линии проёма;
створка не заваливается к забору или на улицу;
нижний край имеет достаточный зазор над покрытием;
край полотна приходит в приёмный столб без удара;
при полном открытии хвост не цепляет забор, столб, привод, грунт;
ролики не работают на перекос, не скребут по внутренней стенке балки;
между каретками и направляющей нет постороннего шума.

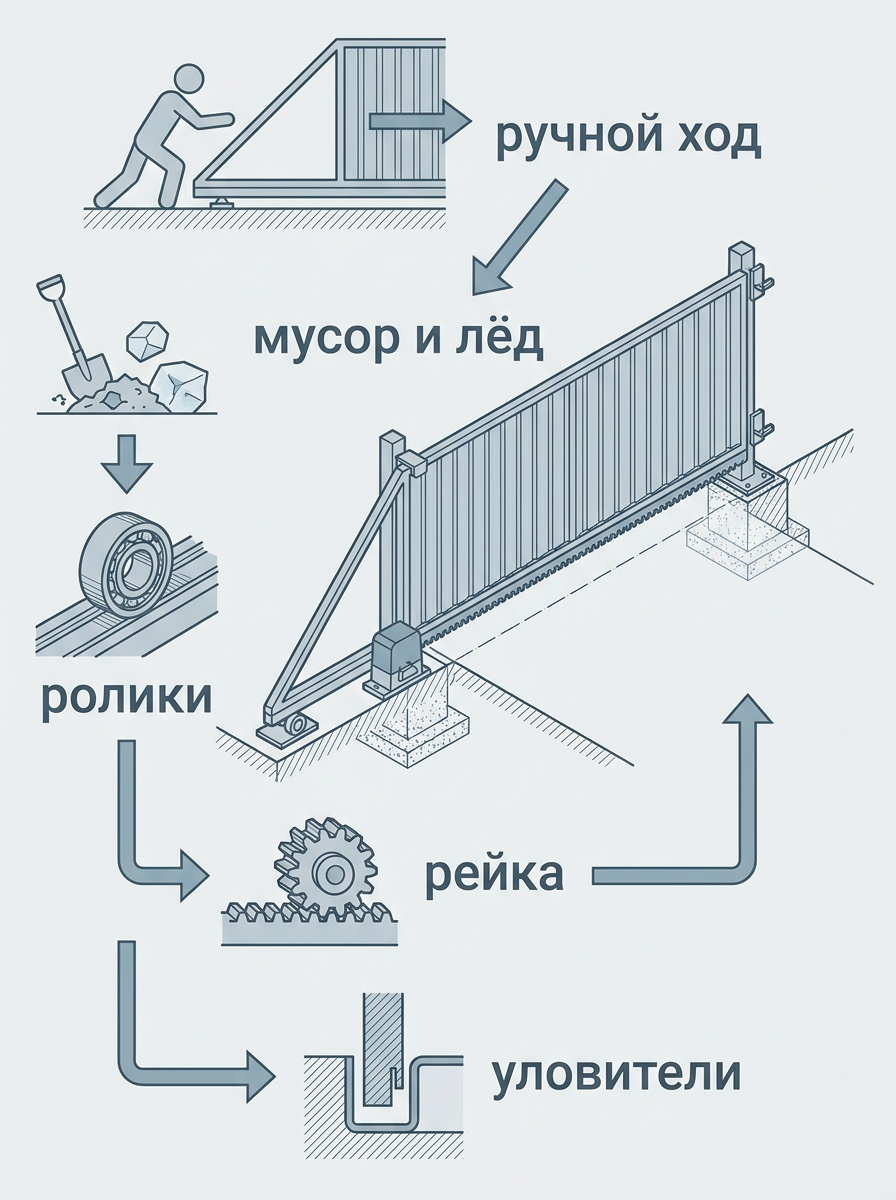

Если ход тяжёлый, не спешите смазывать всё подряд. Закрытая направляющая с роликами обычно не требует густой смазки внутри, а избыток липкой смазки собирает пыль и песок. Сначала ищут геометрическую причину: перекос кареток, деформацию балки, мусор, неправильную высоту опор.

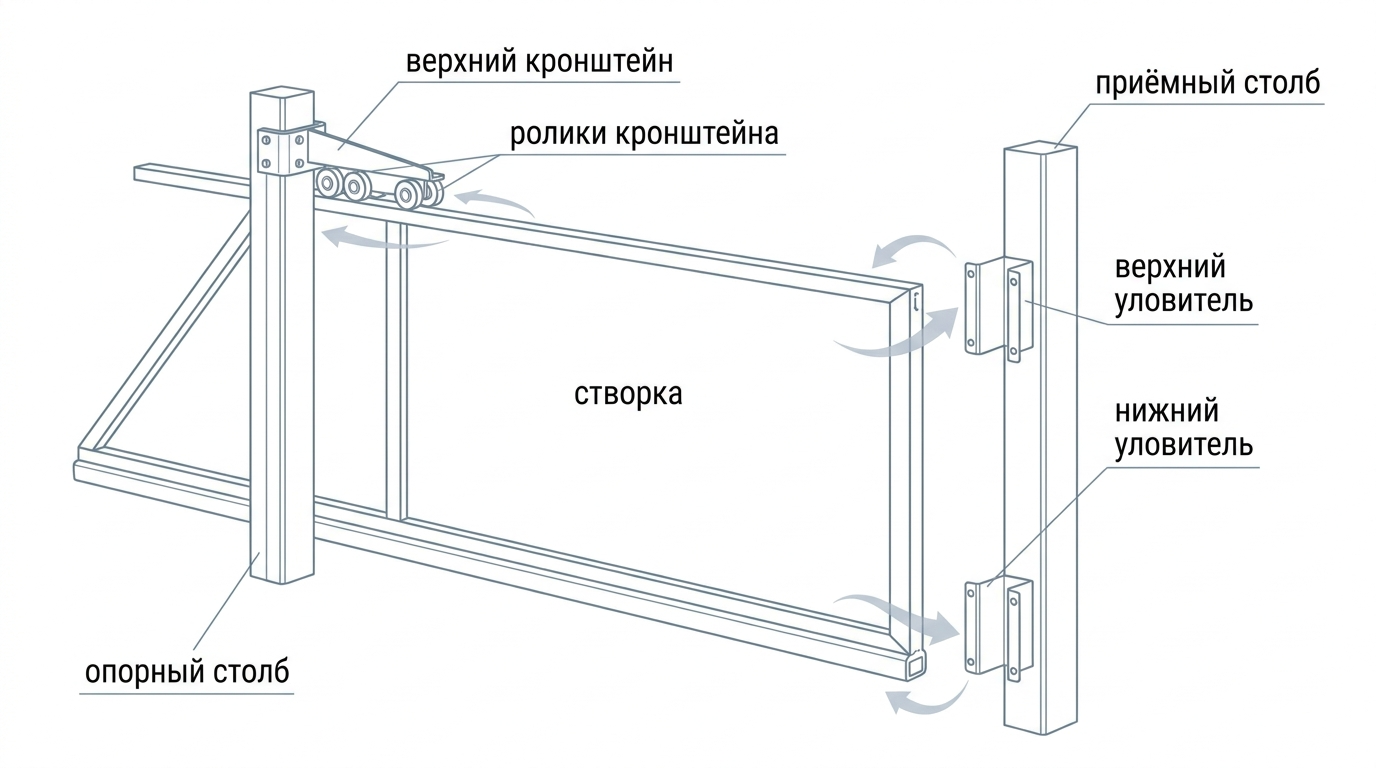

8. Верхний кронштейн, уловители и приёмный столб

Роликовые каретки несут основную нагрузку, но без верхнего кронштейна и уловителей створка будет гулять от ветра, вибрировать и нагружать опоры. Эти элементы не второстепенные: они фиксируют ворота в закрытом положении и помогают разгрузить консольную часть.

Верхний поддерживающий кронштейн обычно ставят на опорный столб со стороны роликов. Его ролики удерживают створку в вертикальной плоскости, но не должны зажимать её намертво. Между роликами и рамой оставляют рабочий контакт или небольшой зазор согласно конструкции. Если пережать створку, появится трение и заедание. Если оставить слишком свободно, ворота будут раскачиваться.

Нижний уловитель на приёмном столбе принимает концевой ролик или нижнюю часть створки в закрытом положении. Он помогает снять часть нагрузки с кареток и удерживает низ ворот. Верхний уловитель фиксирует верхний край полотна от качания.

Приёмный столб должен быть достаточно жёстким. Если это декоративный тонкостенный столб без усиления, он может изгибаться при закрытии, особенно на ветру. В результате створка каждый раз приходит в разное положение, автоматика получает перегрузку, а замок или уловитель быстро разбиваются.

Настройка уловителей

Уловители выставляют после базовой регулировки створки на роликах. Порядок такой:

Закройте ворота вручную без усилия.
Отметьте фактическое положение нижнего края и торца створки.
Установите нижний уловитель так, чтобы створка заходила плавно, без подъёма рывком и без удара.
Проверьте, не висит ли створка на уловителе слишком рано.
Установите верхний уловитель по фактической плоскости полотна.
Несколько раз откройте и закройте ворота вручную.

Правильно настроенный уловитель не должен исправлять большой перекос. Его задача — принять уже ровно идущую створку в конце хода.

9. Ручная проверка перед автоматикой

До установки автоматики нужно выполнить главный тест: ворота должны работать вручную лучше, чем вы ожидаете от электропривода. Если створка тяжело идёт руками, привод будет работать на пределе, перегреваться, ошибаться по усилию, срывать рейку или быстрее изнашивать редуктор.

Проверка выполняется в нескольких положениях:

полностью закрыто;
створка вышла из уловителей;
середина хода;
почти открыто;
полностью открыто.

В каждом положении оцените усилие. Оно не обязано быть одинаковым идеально, но резких провалов, ударов, закусываний и скрежета быть не должно. Створка не должна самопроизвольно катиться под уклон, если площадка и основание выставлены правильно. Если есть заметный уклон участка, решение требует отдельной настройки и подбора автоматики: самопроизвольное движение тяжёлого полотна опасно.

Чек-лист механики перед приводом

Переходите к автоматике только если выполнены все пункты:

створка открывается и закрывается вручную без рывков;
роликовые опоры окончательно закреплены;
верхний кронштейн не зажимает полотно;
уловители принимают створку без удара;
нижний зазор достаточен по всей траектории;
направляющая очищена от мусора;
в зоне отката нет препятствий;
закладные под привод и кабели готовы;
створка не имеет заметного люфта в закрытом положении;
приёмный и опорный столбы не шатаются.

Если хотя бы один пункт не выполнен, автоматику лучше не ставить. Сначала устраняют механику, затем подключают привод.

10. Установка привода, зубчатой рейки и концевиков

Автоматика для откатных ворот подбирается по массе створки, ширине проёма, интенсивности использования, климату, наличию обогрева или низкотемпературной смазки, типу концевиков и требованиям безопасности. Не следует выбирать привод только по принципу «чтобы был мощнее». Слишком слабый привод будет работать на пределе, а слишком мощный при неправильной настройке может быть опасен.

Перед установкой изучают паспорт привода. У разных производителей отличаются:

высота монтажной площадки;
положение шестерни;
рекомендуемый зазор между шестернёй и рейкой;
тип концевых выключателей;
порядок обучения хода;
требования к фотоэлементам;
схемы подключения аксессуаров.

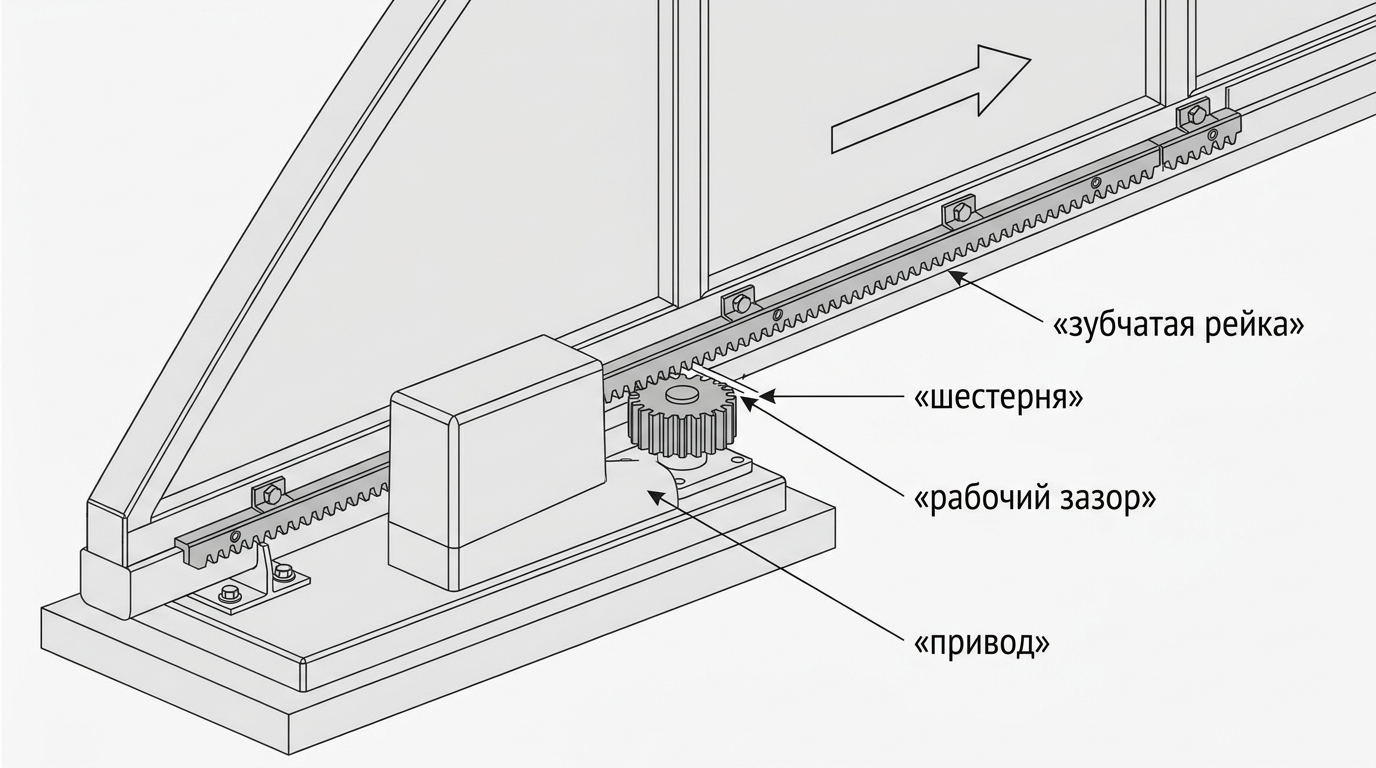

Привод закрепляют на подготовленном основании. После этого монтируют зубчатую рейку на створку. Рейка должна идти параллельно движению ворот и входить в зацепление с шестернёй с рабочим зазором. Её нельзя плотно прижимать к шестерне всем весом створки: так редуктор получает лишнюю нагрузку, появляется шум, износ и рывки.

Обычно рейку выставляют участками. Створку перемещают вручную, прикладывают очередной сегмент, фиксируют с сохранением зазора, затем проверяют переход между сегментами. Стыки рейки должны проходить плавно, без удара зубьев.

Концевики и обучение хода

Концевые выключатели задают приводу точки остановки в открытом и закрытом положении. Они могут быть механическими или магнитными — зависит от модели. Их настраивают после того, как створка уверенно ходит вручную и рейка выставлена.

При первом запуске:

снимите лишние предметы из зоны отката;
проверьте ручную разблокировку;
убедитесь, что фотоэлементы подключены или временный режим соответствует инструкции;
запустите привод без людей и животных рядом со створкой;
контролируйте направление движения;
остановите настройку при любом ударе, хрусте или чрезмерном усилии.

После обучения хода проверяют остановку в крайних положениях, работу фотоэлементов, сигнальной лампы, пультов, кнопок и ручной разблокировки. Автоматика должна не только двигать ворота, но и безопасно останавливать их при препятствии, если это предусмотрено системой.

11. Электробезопасность и защита пользователей

Откатные ворота — это тяжёлая движущаяся конструкция с электроприводом на улице. Поэтому безопасность важна не меньше удобства.

Обязательные меры зависят от модели автоматики и проекта, но обычно предусматривают:

защиту питающей линии автоматом и устройством защитного отключения или дифференциальной защитой;
корректное заземление металлических частей и оборудования;
герметичные наружные коробки и вводы;
фотоэлементы в зоне проезда;
сигнальную лампу или иной предупреждающий элемент;
настройку усилия и чувствительности по инструкции;
ручную разблокировку на случай отключения электроэнергии;
защиту кабелей от механических повреждений.

Не подключайте привод временной переноской, лежащей в снегу или луже. Не оставляйте скрутки в незащищённых коробках. Не отключайте фотоэлементы ради «чтобы не мешали закрываться». Если автоматика постоянно уходит в ошибку, нужно искать причину — перекос, препятствие, неправильное подключение, загрязнение датчиков, проблемы с концевиками.

Особое внимание — детям и домашним животным. Зона отката должна быть понятной и свободной. Нельзя позволять детям кататься на створке, держаться за рейку или играть с пультом.

12. Почему откатные ворота заедают: диагностика по симптомам

Если откатные ворота заедают, причина почти всегда находится в механике, геометрии или загрязнении. Автоматика лишь проявляет проблему: начинает гудеть, останавливаться, не доходить до конца, сбрасывать настройки или срабатывать по усилию.

Диагностику начинают с ручного режима. Разблокируйте привод по инструкции и перемещайте створку вручную. Так вы отделите неисправность механики от неисправности электропривода.

Симптом	Возможная причина	Что проверить в первую очередь
Заедает в одном и том же месте	Деформация направляющей, мусор внутри балки, перекос каретки, повреждение рейки	Очистка балки, осмотр роликов, проверка прямолинейности направляющей
Тяжело идёт по всей длине	Пережат верхний кронштейн, каретки стоят не по оси, створка слишком тяжёлая для комплекта	Ослабить верхние ролики, проверить ось кареток, оценить фурнитуру по массе
Удар при закрытии	Неверно выставлен уловитель, концевик поздно останавливает привод, створка не входит по высоте	Настройка уловителя, концевика, положения створки
Привод щёлкает или гудит, ворота не идут	Заклинивание механики, обледенение, отказ конденсатора или редуктора, питание ниже нормы	Ручной ход, питание, состояние привода по инструкции
Рейка стучит по шестерне	Нет рабочего зазора, рейка идёт волной, слабое крепление	Выставить рейку, проверить стыки и крепёж
Ворота сами катятся	Уклон основания или траектории, неправильная геометрия	Проверить уровни, оценить безопасность, обратиться к специалисту

Зимой добавляются снег, лёд и наледь. Даже консольные ворота без рельса могут заедать, если снег набился под нижнюю балку, вокруг привода, в уловитель или в зону концевиков. После оттепели и мороза проверьте, не примёрз ли концевой ролик и не закрылась ли льдом зона зубчатой рейки.

Алгоритм поиска причины

Отключите автоматический режим и разблокируйте привод.
Проверьте, легко ли створка идёт вручную.
Осмотрите направляющую, ролики, рейку, уловители.
Уберите снег, лёд, камни, песок и строительный мусор.
Проверьте, не ослабли ли крепления кареток и рейки.
Проверьте верхний кронштейн: он не должен зажимать створку.
Проверьте, не просел ли фундамент или столб.
Только после устранения механики проверяйте привод и настройки.

Если фундамент заметно накренился, створка изменила высоту, а столбы разошлись, регулировкой роликов можно временно улучшить ход, но причина останется. В такой ситуации нужен осмотр основания и, возможно, усиление или переделка.

13. Регулировка откатных ворот после монтажа

Регулировка откатных ворот нужна не только при первом запуске. Металл нагревается и остывает, грунт работает, крепёж ослабляется, обшивка добавляет парусность, а зимой появляются наледь и снег. Поэтому через некоторое время после установки полезно выполнить повторную проверку.

Основные регулировки:

высота створки на роликовых опорах;
положение кареток по оси движения;
прижим верхнего кронштейна;
положение нижнего и верхнего уловителей;
зазор зубчатой рейки относительно шестерни;
положение концевиков;
усилие и параметры привода по инструкции.

Начинают всегда с механики. Если ворота плохо ходят вручную, изменение настроек привода только маскирует проблему. Увеличение усилия на плате управления не должно быть способом победить перекос или лёд.

Порядок сезонной регулировки

Для частного дома удобно проводить осмотр два раза в год: перед зимой и после неё.

Перед зимой:

очистите зону отката;
проверьте нижний просвет;
убедитесь, что вода не стекает к приводу;
проверьте фотоэлементы и лампу;
осмотрите кабельные вводы;
проверьте ручную разблокировку.

После зимы:

осмотрите фундамент и столбы на смещение;
проверьте крепёж кареток;
очистите направляющую и рейку;
проверьте уловители после возможных ударов льда;
выполните несколько циклов вручную и от привода.

Если после зимы ворота стали тяжелее ходить, не ограничивайтесь смазкой. Сначала ищите просадку, пучение, смещение уловителя или мусор в балке.

14. Обслуживание: что делать регулярно и чего не делать

Откатные ворота не требуют сложного обслуживания, если изначально установлены правильно. Но регулярный осмотр продлевает срок службы роликов, направляющей и привода.

Полезные действия:

держать зону отката свободной от снега, льда, веток и камней;
очищать уловители от грязи;
проверять крепёж зубчатой рейки;
осматривать кабельные вводы и корпус привода;
проверять работу фотоэлементов;
очищать сигнальную лампу и датчики;
контролировать коррозию на сварных швах и местах крепления;
проверять плавность ручного хода.

Чего не стоит делать:

заливать направляющую густой смазкой, если это не предусмотрено производителем;
подтягивать верхние ролики до сильного прижима;
увеличивать усилие привода вместо устранения заеданий;
бить по рейке или кареткам кувалдой при регулировке;
приваривать регулировочные элементы без необходимости;
отключать устройства безопасности;
использовать привод как «домкрат», чтобы продавить примерзшую створку.

Если ворота примерзли, сначала освободите зону льда вручную. Попытка открыть их приводом может повредить рейку, редуктор или крепления.

15. Когда можно делать самому, а когда лучше звать специалиста

Откатные ворота своими руками реально установить, если есть базовый опыт сварки, понимание уровней и осей, возможность аккуратно забетонировать основание и помощники для перемещения створки. Но самостоятельный монтаж оправдан не всегда.

Можно браться самостоятельно, если:

проём стандартной ширины для выбранного комплекта;
участок без сложного уклона;
грунт понятный и не вызывает сомнений;
створка умеренной массы;
есть место для отката;
есть инструмент для сварки, резки, сверления и выверки;
электроподключение выполнит квалифицированный специалист или есть соответствующий опыт.

Лучше привлечь инженера, монтажника или электрика, если:

грунт насыпной, слабый, торфяной, переувлажнённый или сильно пучинистый;
ворота тяжёлые, высокие или глухие на ветреном месте;
проём широкий и створка требует усиленного комплекта;
столбы уже стоят, но их несущая способность неизвестна;
рядом коммуникации или ограниченное место для фундамента;
привод подключается к сложной системе доступа, домофону, резервному питанию;
нет уверенности в качестве сварных соединений.

Самая дорогая ошибка — сэкономить на расчёте основания, а затем переделывать фундамент после установки готовой створки. Если сомнения возникают до бетонирования, это лучший момент задать вопросы специалисту.

16. Пошаговый план работ

Ниже — общий порядок, который помогает не перепутать этапы. Его нужно адаптировать под конкретный комплект фурнитуры и условия участка.

Замерить проём и зону отката. Проверить ширину, высоты, уклоны, препятствия.
Выбрать схему ворот. Для большинства частных участков — консольная, но не всегда.
Подобрать фурнитуру и привод. Ориентироваться на массу, ширину, интенсивность и климат.
Сделать эскиз створки. Учесть рабочую часть, противовес, обшивку, направляющую.
Спроектировать фундамент. Размеры, глубина, армирование и тип основания — по грунту, нагрузкам и комплекту.
Подготовить кабельные каналы. Питание, фотоэлементы, лампа, управление, резерв.
Залить фундамент с закладной. Выставить швеллер или плиту по уровню и оси.
Выдержать бетон. Не нагружать основание раньше, чем допускает технология и условия твердения.
Сварить и защитить полотно. Проверить диагонали, плоскость, направляющую.
Установить роликовые опоры. С регулировкой, без окончательной фиксации до проверки.
Поставить створку и выровнять ход. Добиться лёгкого ручного перемещения.
Установить верхний кронштейн и уловители. Настроить закрытое положение.
Смонтировать привод и рейку. С рабочим зазором по инструкции.
Настроить концевики и безопасность. Проверить фотоэлементы, лампу, усилие, разблокировку.
Провести пробные циклы. Сначала вручную, затем от автоматики.
Сделать повторную регулировку. После обшивки, нескольких дней работы и сезонных изменений.

Частые вопросы

Можно ли поставить откатные ворота на старые столбы?

Можно, если столбы устойчивые, не имеют крена и способны воспринимать нагрузки от верхнего кронштейна и уловителей. Но роликовые опоры всё равно требуют отдельного жёсткого основания. Если столбы тонкие, стоят мелко или шатаются, их нужно усиливать или переделывать.

Нужно ли смазывать ролики и направляющую?

Зависит от конструкции роликового комплекта. Многие закрытые подшипники не требуют регулярной смазки пользователем. Липкая смазка внутри направляющей может собрать абразивную грязь. Следуйте инструкции производителя и в первую очередь поддерживайте чистоту.

Что делать, если после установки привода ворота стали идти рывками?

Разблокируйте привод и проверьте ручной ход. Если вручную всё плавно, смотрите рейку, зазор с шестернёй, стыки рейки, концевики и настройки привода. Если вручную тоже тяжело — возвращайтесь к роликам, направляющей, уловителям и геометрии.

Можно ли залить фундамент без кабельных труб, а автоматику поставить потом?

Можно оставить ворота ручными, но если автоматика вероятна в будущем, трубы лучше заложить сразу. Позже придётся резать покрытие, бурить под проездом или вести кабели неудачным маршрутом. Минимум стоит предусмотреть питание привода и выводы к фотоэлементам.

Почему нельзя сразу подключить мощный привод и «прокатать» ворота?

Потому что привод не предназначен для исправления перекосов и продавливания заеданий. Так можно повредить редуктор, рейку, крепления и создать опасную ситуацию. Сначала лёгкий ручной ход, потом автоматика.

Краткий вывод

Откатные ворота своими руками можно сделать надёжно, если относиться к ним как к системе, а не к отдельной створке на роликах. Сначала проверяют проём и место отката, затем подбирают фурнитуру под массу и размеры, проектируют фундамент под откатные ворота с учётом грунта и климата, заранее закладывают кабельные каналы, собирают ровное полотно и только после этого устанавливают роликовые опоры.

Главный контрольный критерий — ручной ход. До подключения автоматики створка должна легко перемещаться по всей длине, без закусывания, ударов и перекосов. Привод, зубчатая рейка и концевики настраиваются после механики, а не вместо неё. Если ворота заедают, диагностику начинают с разблокировки привода и проверки роликов, направляющей, уловителей и фундамента.

При сложном грунте, тяжёлой створке, большом проёме, сомнениях в столбах или отсутствии опыта электромонтажа лучше привлечь специалиста. Это не отменяет самостоятельного участия, но помогает избежать самой дорогой части ошибок — переделки основания и металлоконструкции после установки.
