УЗО, дифавтомат или связка автомат + УЗО в частном доме: что лучше для разных линий

В частном доме редко бывает один простой потребительский щит: есть освещение, розетки, кухня, котельная, насосы, уличные линии, ворота, баня, мастерская, иногда электрокотел и трехфазные нагрузки. Поэтому вопрос «УЗО или дифавтомат в частном доме» нельзя решать одной фразой. Правильный ответ зависит от линии, количества групп, свободного места в щите, бюджета и того, насколько быстро владелец хочет находить неисправность после отключения.

Автоматический выключатель, УЗО и дифавтомат решают разные задачи. Автомат защищает кабель и линию от перегрузки и короткого замыкания. УЗО контролирует утечку тока и отключает питание при опасной разнице токов. Дифавтомат объединяет обе функции в одном корпусе. Связка автомат + УЗО дает те же базовые виды защиты, но разнесенные по двум аппаратам.

Ниже — практическое сравнение для частного дома: где удобнее ставить дифавтомат, где разумнее автомат и УЗО отдельно, какие линии лучше выделять, как не ошибиться с диагностикой и когда без электрика или проектировщика лучше не принимать окончательное решение.

Что именно сравниваем в домашнем щите

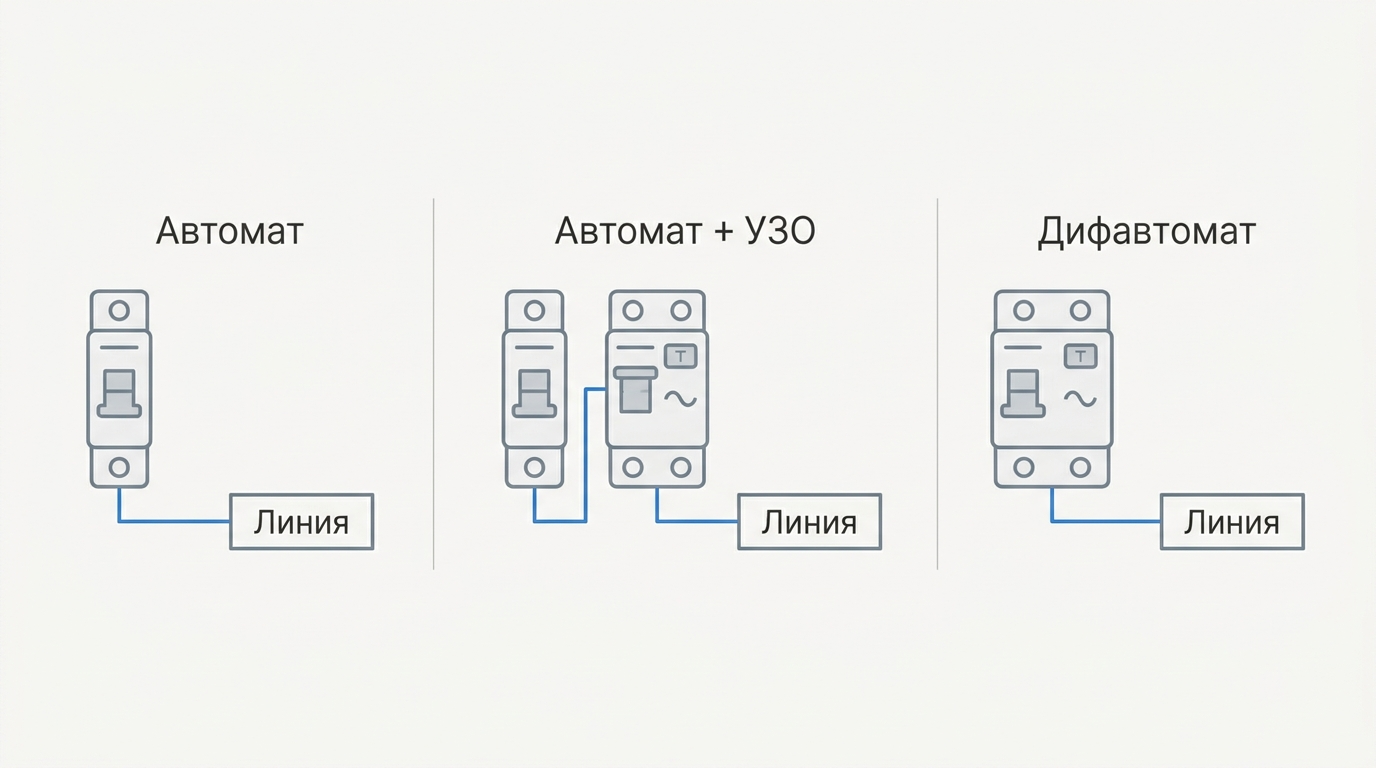

В бытовом щите обычно встречаются три схемы защиты линии:

• автоматический выключатель без УЗО;
• автоматический выключатель + УЗО;
• дифференциальный автомат, то есть дифавтомат.

Автомат без УЗО допустим не для любой линии. Он защищает проводку от токов перегрузки и короткого замыкания, но не решает задачу защиты от утечки тока. Если человек прикоснется к поврежденному электроприбору, а ток утечки будет идти не штатным путем, автомат может не отключиться, потому что для него это не обязательно авария по току перегрузки.

УЗО без автомата использовать нельзя. УЗО не рассчитано на самостоятельную защиту кабеля от перегрузки и короткого замыкания. Перед ним или вместе с ним должен быть аппарат, который ограничит ток и отключит линию при перегрузке или коротком замыкании.

Дифавтомат совмещает функции автомата и УЗО. В одном модуле или корпусе находятся защита от сверхтока и дифференциальная защита. Поэтому для одной группы он может заменить связку из двух устройств, но не всегда будет удобнее в эксплуатации.

Главный практический выбор для частного дома обычно такой: ставить на группу отдельный дифавтомат или поставить автомат и УЗО раздельно. Иногда одно УЗО защищает несколько автоматов, но такая схема требует аккуратного проектирования, правильного разделения нейтралей и понимания последствий: при утечке отключатся сразу несколько линий.

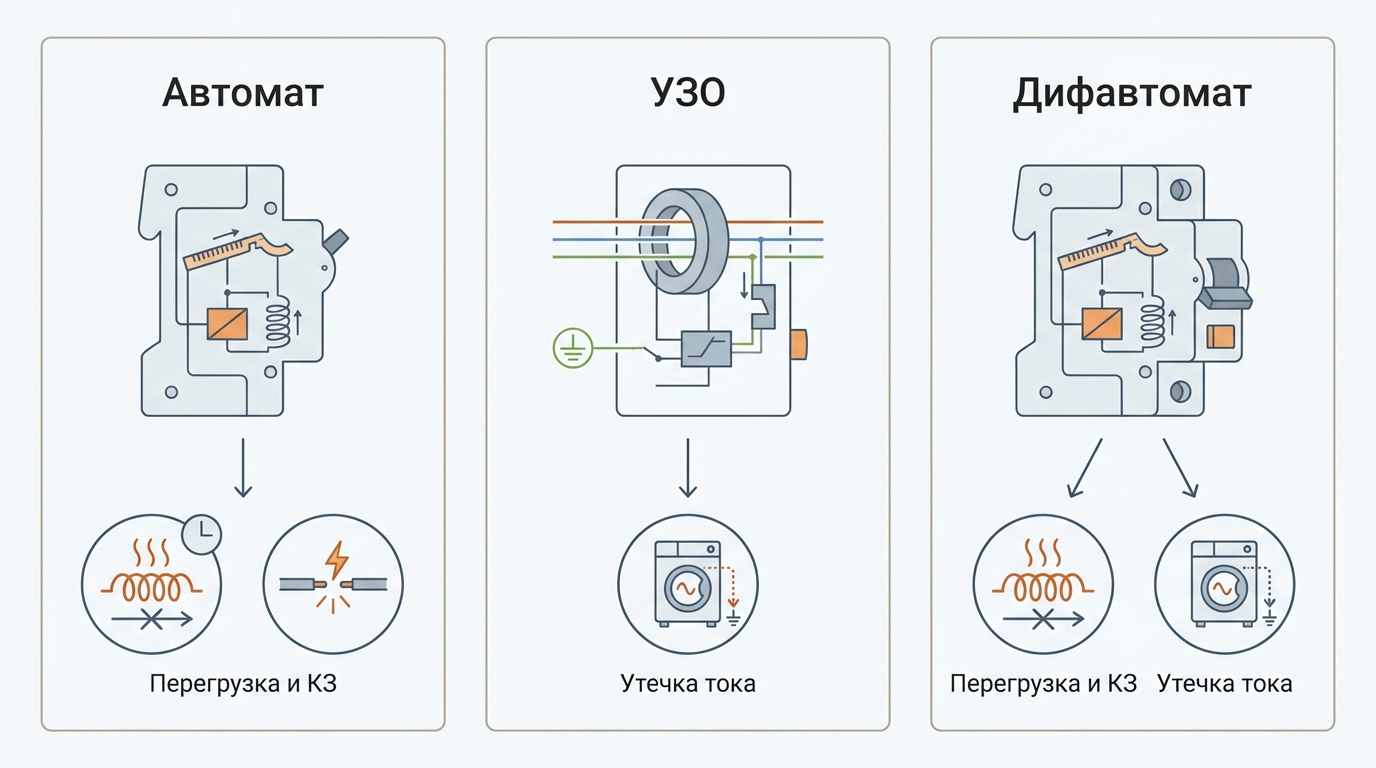

Коротко: что делает автомат, УЗО и дифавтомат

Автоматический выключатель

Автоматический выключатель защищает линию от двух основных аварий:

• перегрузки, когда к линии подключили слишком большую мощность или нагрузка долго работает выше допустимого тока;
• короткого замыкания, когда ток резко возрастает из-за повреждения изоляции, ошибки монтажа или неисправности прибора.

Автомат выбирают под кабель, способ прокладки, расчетную нагрузку и условия эксплуатации. Нельзя просто поставить автомат больше, чтобы он не выбивал. Если автомат выше допустимого для кабеля, проводка может перегреваться раньше, чем защита отключит питание.

УЗО

УЗО, или устройство защитного отключения, сравнивает ток, уходящий по фазному проводнику, с током, возвращающимся по нейтрали. Если появляется разница, значит часть тока уходит другим путем: через корпус прибора, влажную поверхность, землю, человека или поврежденную изоляцию. Это и есть утечка.

УЗО не реагирует на обычную перегрузку линии. Если к розеточной группе подключить слишком много приборов, УЗО может продолжать быть включенным, пока автомат не отключит перегрузку. Поэтому УЗО всегда должно работать вместе с автоматической защитой от сверхтока.

Для жилых и хозяйственных линий часто применяют УЗО с чувствительностью, подходящей для дополнительной защиты людей, а для вводной противопожарной защиты — другие номиналы и селективные исполнения. Конкретные значения зависят от проекта, системы заземления, типа линии и местных требований. Для влажных зон, уличных розеток и групп с ручным электроинструментом выбор должен проверять специалист.

Дифавтомат

Дифавтомат объединяет автоматический выключатель и УЗО. Он отключает линию как при перегрузке или коротком замыкании, так и при утечке тока. Для владельца это выглядит проще: один аппарат на одну линию.

Но есть нюанс. Если сработал обычный дифавтомат без понятной индикации причины, нужно выяснить, что произошло: перегрузка, короткое замыкание или утечка. У некоторых моделей есть индикатор дифференциального срабатывания, но полагаться только на него при сложной аварии не стоит. Раздельная схема автомат + УЗО часто удобнее для диагностики: видно, какой именно аппарат отключился.

Почему в частном доме нельзя выбирать одно решение для всех линий

Квартира с несколькими группами и частный дом с участком — разные по сложности объекты. В доме появляются линии, которые сильно отличаются по условиям работы:

• внутреннее освещение;
• розетки жилых комнат;
• кухня с мощной бытовой техникой;
• санузлы и прачечная;
• котельная, автоматика отопления, циркуляционные насосы;
• скважинный или колодезный насос;
• наружное освещение;
• розетки на фасаде, в гараже, мастерской, беседке;
• электроприводы ворот, рольставен, систем полива;
• баня, сауна, хозблок;
• трехфазные нагрузки, если они предусмотрены проектом.

У каждой линии свой риск. В спальне основная задача — надежное питание и защита обычной розеточной группы. На улице добавляются влага, механические повреждения кабеля, сезонные подключения и высокая вероятность утечек. В котельной важно не обесточить весь дом из-за неисправности одного насоса, но и нельзя оставлять оборудование без корректной защиты.

Поэтому универсальная рекомендация вида «везде ставьте дифавтоматы» или «лучше всегда автомат и УЗО» упрощает задачу слишком сильно. В реальном электрощите частного дома обычно применяют смешанную схему: часть линий защищают дифавтоматами, часть — автоматами под групповыми УЗО, а для ответственных или проблемных направлений делают отдельные группы.

Сравнение трех схем: плюсы, минусы и диагностика

Ниже — упрощенное сравнение. Оно не заменяет проект, но помогает понять логику выбора.

Схема	Что защищает	Плюсы	Минусы	Где чаще уместна
Автомат без УЗО	Перегрузка и короткое замыкание	Дешево, просто, занимает мало места	Нет защиты от утечки тока	Только там, где это допустимо по проекту и требованиям к конкретной линии
Автомат + УЗО	Перегрузка, короткое замыкание, утечка	Удобная диагностика, можно заменить один элемент, гибкая компоновка	Занимает больше места, нужно аккуратно разводить нейтрали	Розеточные группы, влажные зоны, линии с возможными утечками, несколько групп под одним УЗО при грамотном проекте
Дифавтомат	Перегрузка, короткое замыкание, утечка	Компактно, один аппарат на линию, удобно для выделенных групп	Часто дороже на линию, диагностика причины срабатывания не всегда очевидна	Отдельные линии техники, уличные группы, насосы, компактные щиты, группы с высокой автономностью

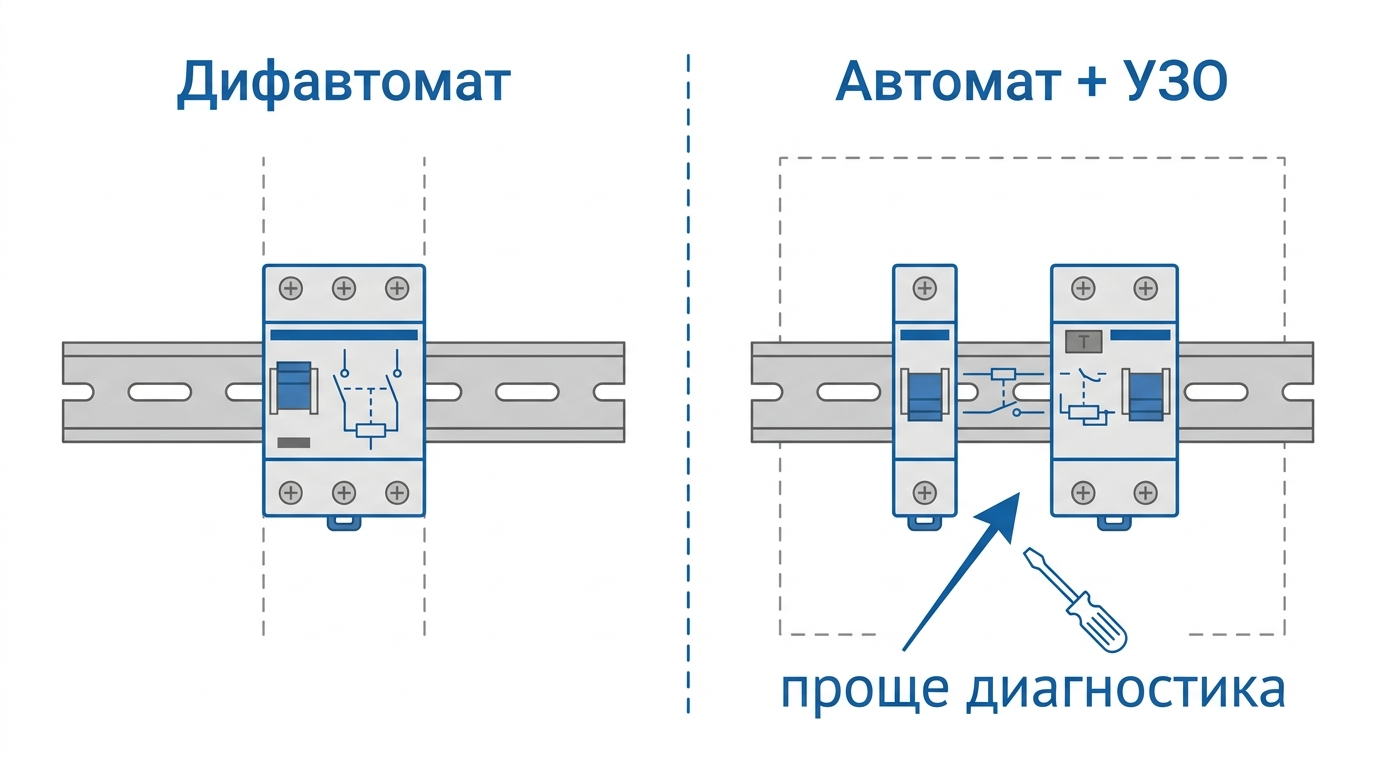

Если щит большой и доступ к нему удобный, раздельные устройства часто выигрывают в обслуживании. Если щит компактный, а линий много, дифавтоматы позволяют сэкономить модули. Но экономия места не должна ломать логику селективности и диагностики.

Важный момент: одно групповое УЗО на несколько автоматов дешевле, чем дифавтомат на каждую линию, но при утечке обесточатся все группы за этим УЗО. Для части помещений это терпимо, а для холодильника, котельной, насоса или уличных цепей может быть неудобно.

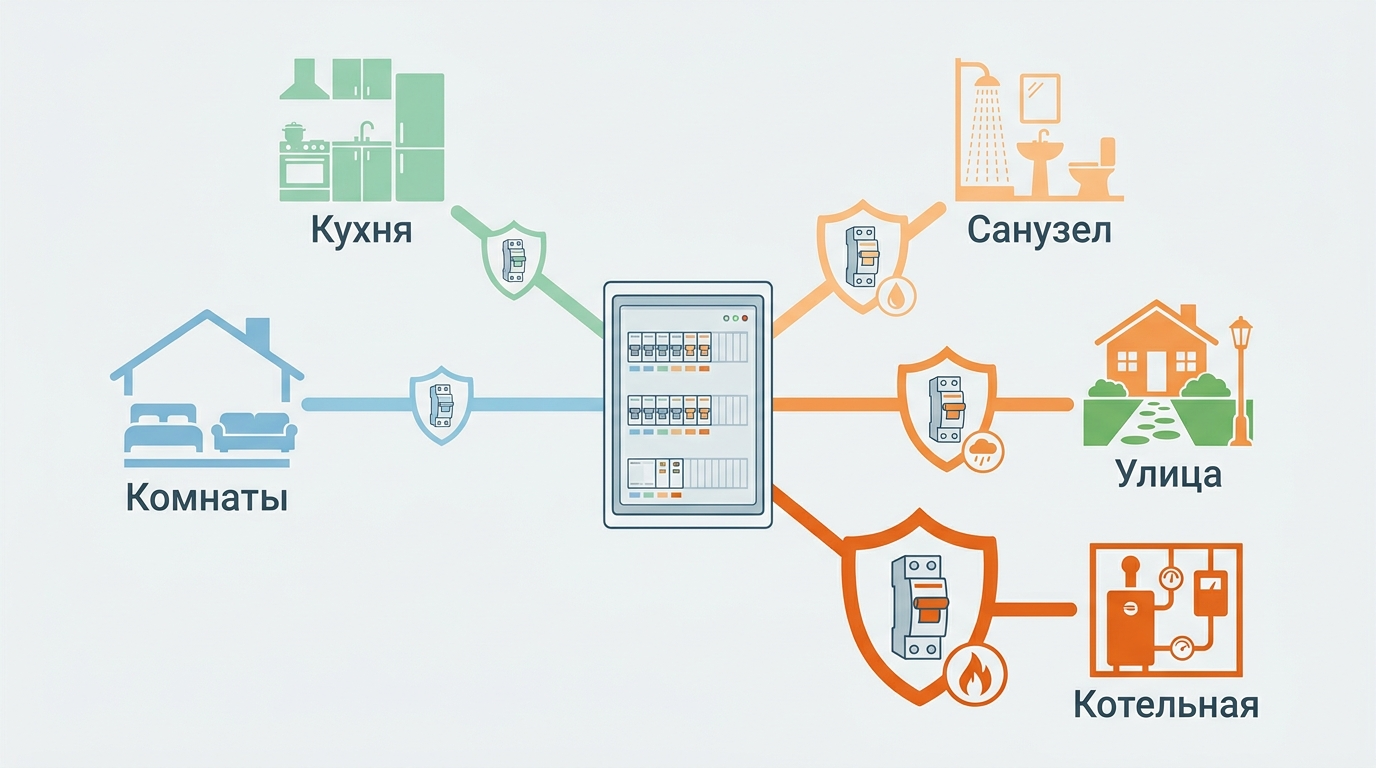

Что ставить на разные линии: практическая карта

Рекомендации ниже — не готовая проектная спецификация. Это ориентир для обсуждения схемы с электриком и проверки логики щита. Номиналы автоматов, сечения кабелей, типы УЗО, отключающая способность, характеристики срабатывания и система заземления должны определяться по проекту и фактическим условиям.

Линия частного дома	Часто удобная схема	Почему так	На что обратить внимание
Освещение жилых комнат	Автомат, иногда под групповым УЗО или отдельным дифавтоматом	Нагрузки обычно небольшие, важно не гасить весь дом одной аварией	Разделять этажи и зоны, не вешать все освещение на один аппарат
Розетки комнат	Автомат + УЗО или дифавтомат	Нужна защита от утечки тока, много переносных приборов	Не объединять слишком много помещений в одну группу
Кухонные розетки	Отдельные автоматы + УЗО или отдельные дифавтоматы	Высокая нагрузка, техника с нагревом и электроникой	Посудомойку, духовку, варочную панель, холодильник часто выделяют отдельно по проекту
Санузел, прачечная	Отдельная дифференциальная защита	Влага повышает риск утечек	Обязательна проверка зон, заземления, уравнивания потенциалов и исполнения оборудования
Котельная	Чаще отдельные линии с дифзащитой	Важна надежность отопления и понятная диагностика	Не объединять критичные насосы и случайные розетки без необходимости
Улица, ворота, фасадные розетки	Отдельный дифавтомат или автомат + отдельное УЗО	Влага и повреждения кабеля часто вызывают утечки	Лучше не сажать улицу на одно УЗО с домом
Насос скважины или колодца	Отдельная линия с дифзащитой	Длинный кабель, влажная среда, сложная диагностика	Учитывать пусковые токи, тип двигателя, автоматику и рекомендации производителя
Баня, сауна, хозблок	Отдельный щит или отдельные линии с дифзащитой	Влажность, удаленность, повышенные риски	Нужен проект по условиям помещения и способу питания

Главная идея: чем выше риск утечки и чем важнее сохранить работу остальных линий, тем больше аргументов за отдельную дифференциальную защиту — дифавтомат или отдельную связку автомат + УЗО.

Освещение: не собирайте весь свет под одну защиту

Освещение часто кажется самой простой частью щита. Нагрузка небольшая, кабели тоньше, мощных приборов нет. Но в частном доме ошибка с группировкой света быстро становится бытовой проблемой: одно срабатывание — и темнеет весь этаж, лестница, котельная или двор.

Практичный подход — делить освещение на несколько групп:

• первый этаж;
• второй этаж или мансарда;
• лестница и проходные зоны;
• технические помещения;
• наружное освещение;
• гараж или хозблок.

Для внутренних световых линий схема может быть разной. Иногда ставят только автоматы, если это допускается проектом для конкретных цепей. Иногда группы освещения заводят под УЗО, особенно если светильники находятся во влажных помещениях, на улице или имеют металлические корпуса. Для наружного освещения разумно предусматривать отдельную дифференциальную защиту, потому что уличные светильники, соединительные коробки и кабели работают во влажной среде.

Дифавтомат на каждую линию освещения обычно не является обязательным универсальным решением. Он может быть удобен, если щит компактный или линия удаленная и потенциально проблемная. Но если световых групп много, отдельные дифавтоматы на все линии увеличат стоимость, а реальная польза будет не всегда пропорциональна затратам.

Хороший минимум по логике эксплуатации: при аварии одной световой линии должны оставаться включенными другие зоны. Особенно важно не оставлять без света лестницу, коридор к щиту и котельную.

Розеточные группы жилых комнат

Розетки жилых комнат — типичный кандидат на дифференциальную защиту. В них включают зарядные устройства, пылесосы, обогреватели, увлажнители, компьютеры, переносной инструмент. Часть приборов стареет, кабели перегибаются, удлинители перегружаются, поэтому защита от утечки тока здесь не лишняя формальность.

Есть три рабочих варианта:

1. Несколько автоматов розеточных групп под одним УЗО.
2. Каждая розеточная группа на своем дифавтомате.
3. Для отдельных важных розеток — связка автомат + УЗО, а для менее критичных групп — групповое УЗО.

Первый вариант обычно экономичнее, но при утечке отключатся все розетки, сидящие за общим УЗО. Это может быть приемлемо для пары комнат, но неудобно, если на том же УЗО висит холодильник, сервер, система безопасности или отопительная автоматика.

Дифавтомат на каждую розеточную группу удобен по селективности бытового уровня: проблема в одной группе не выключает соседние. Недостаток — выше стоимость и иногда менее очевидная диагностика причины срабатывания. Если дифавтомат снабжен индикацией причины отключения, работать проще, но качество диагностики все равно зависит от модели и ситуации.

Связка автомат + УЗО хороша там, где владелец хочет понимать, что произошло. Сработал автомат — ищем перегрузку или короткое замыкание. Сработало УЗО — ищем утечку, влажность, повреждение изоляции или неисправный прибор. Такая схема требует больше места в щите, но в большом доме это часто окупается удобством обслуживания.

Практический совет: не объединяйте слишком много розеток на одной группе только ради экономии аппаратов. Чем больше помещений сидит на одном аппарате, тем сложнее искать неисправность и тем больше бытовой ущерб от одного отключения.

Кухня: отдельные линии лучше общей экономии

Кухня в частном доме — одна из самых нагруженных зон. Здесь могут работать чайник, микроволновая печь, посудомоечная машина, духовка, холодильник, вытяжка, измельчитель, фильтр, теплый пол, подсветка, кофемашина. Часть приборов имеет нагреватели, часть — электронные блоки питания, часть подключается постоянно.

Для кухни редко хороша схема, где все розетки собраны в одну группу под одним аппаратом. Практичнее заранее выделять линии под крупную и стационарную технику. Конкретное разбиение зависит от проекта кухни и паспортных данных оборудования, но чаще отдельно рассматривают:

• посудомоечную машину;
• духовку;
• варочную панель или отдельный силовой вывод;
• холодильник;
• розетки рабочей зоны;
• вытяжку и вспомогательные приборы.

Для кухонных линий возможны и дифавтоматы, и связки автомат + УЗО. Если техника дорогая и важна быстрая диагностика, раздельная схема удобна: проще понять, есть ли утечка или перегрузка. Если щит ограничен по месту и нужно обеспечить независимую защиту каждой линии, дифавтоматы выглядят привлекательнее.

Холодильник часто хочется вывести на отдельную защиту, чтобы случайная утечка в чайнике или посудомойке не отключила его на время отъезда. Это не означает, что холодильник надо оставлять без дифференциальной защиты. Логика другая: не сажать его на одну общую группу с приборами, которые чаще вызывают отключения.

Для варочной панели, духовки и другой мощной техники нельзя выбирать защиту только по названию прибора. Нужны паспортные данные, схема подключения, расчет кабеля, способ прокладки, число фаз и требования производителя. Если на кухне есть трехфазная нагрузка, проектирование щита и линии лучше поручить специалисту.

Санузел, прачечная и другие влажные зоны

Влажные зоны — не место для экономии на защите. Вода, пар, конденсат, металлические корпуса приборов и ограниченное пространство повышают риск поражения током. Стиральная машина, сушильная машина, бойлер, насос повышения давления, теплый пол, полотенцесушитель и розетки в санузле должны рассматриваться как отдельные источники риска.

Здесь обычно применяют дифференциальную защиту с чувствительностью, предназначенной для защиты человека, но конкретный выбор аппарата зависит от проекта, типа оборудования и требований к помещению. Важны не только УЗО или дифавтомат, но и весь комплекс решений:

• правильная система заземления;
• корректное подключение защитного проводника;
• местное уравнивание потенциалов, если оно требуется проектом;
• соблюдение зон размещения оборудования;
• влагозащищенное исполнение розеток и светильников;
• правильная прокладка кабеля;
• отсутствие самодельных удлинителей и временных соединений.

Для санузла часто разумны отдельные линии: стиральная машина, бойлер, теплый пол, розетки. Это повышает стоимость щита, но сильно упрощает поиск неисправности. Если бойлер начал давать утечку, не должны отключаться все розетки дома. Если сработала защита теплого пола, должно быть понятно, какая именно линия требует проверки.

Дифавтомат здесь удобен для компактной независимой защиты каждой линии. Связка автомат + УЗО удобна для диагностики и замены. Выбор зависит от места в щите и количества линий. Но объединять влажную зону с обычными розетками жилых комнат под одним УЗО — плохая эксплуатационная идея: одно влажное соединение может отключить половину дома.

Улица, гараж, баня, насосы: линии с повышенным риском утечки

Уличные цепи в частном доме часто становятся причиной срабатываний дифференциальной защиты. Причины типовые: вода в светильнике, поврежденный кабель к воротам, некачественная муфта, конденсат в коробке, садовый удлинитель, насос, подсветка дорожек, сезонное оборудование.

Поэтому наружные линии лучше не объединять с внутренними розетками под одним УЗО. Если уличная розетка намокла после дождя, не должно отключаться питание кухни или котельной. Для улицы, ворот, гаража, бани и насосов чаще применяют отдельные дифавтоматы или отдельные связки автомат + УЗО.

Для насоса скважины или колодца важны дополнительные факторы:

• длина кабеля до насоса;
• тип двигателя и пусковые токи;
• наличие частотного преобразователя или блока автоматики;
• влажная среда;
• рекомендации производителя;
• способ заземления и защита кабеля от повреждения.

Здесь нельзя выбирать аппарат по принципу «как на обычную розетку». Неправильная характеристика автомата может давать ложные отключения при пуске, а неправильно выбранная дифференциальная защита — мешать работе оборудования или не обеспечивать нужный уровень безопасности.

Баня и сауна требуют отдельного внимания. Влажность, температура, металлические элементы, печи, бойлеры и удаленность от основного дома делают эти линии сложнее обычной бытовой розетки. Часто для бани делают отдельный небольшой щит с собственным распределением групп. Решение должно учитывать конструкцию здания, систему заземления, способ питания и конкретное оборудование.

Вводная защита и селективность: зачем думать не только о группах

В частном доме защита строится не только на уровне конечных линий. Есть вводной автомат, прибор учета, вводное распределение, иногда ограничитель перенапряжений, реле контроля напряжения, противопожарное УЗО или селективное дифференциальное устройство. Состав вводной части зависит от технических условий, проекта, системы заземления и требований сетевой организации.

Распространенная ошибка — поставить одно мощное УЗО на весь дом и считать задачу решенной. Формально часть функций защиты от утечки появится, но эксплуатационно это неудобно: любая утечка на улице, в бойлере или в старом удлинителе обесточит весь дом. Если в доме есть отопление, насосы, сигнализация, холодильники и автоматика, такое отключение может быть критичным.

Селективность означает, что при аварии должна отключаться ближайшая к месту повреждения защита, а не весь объект. На практике это требует согласования аппаратов по типам, номиналам, времени срабатывания и расположению в схеме. Для вводных противопожарных устройств применяют свои подходы, но конкретные параметры нельзя назначать универсально: они зависят от системы электроснабжения и проекта.

Если дом питается по системе, где роль УЗО особенно важна для безопасности при повреждении изоляции, схема должна быть рассчитана специалистом. Ошибки в разделении PEN, PE и N, неправильная система заземления или общие нейтрали после разных УЗО могут привести к ложным срабатываниям или опасной работе защиты.

Как выбрать схему для конкретного электрощита

Выбор между дифавтоматом и связкой автомат + УЗО удобно делать не по отдельному аппарату, а по всей структуре щита. Начните с групп, затем оцените риски и только после этого выбирайте устройства.

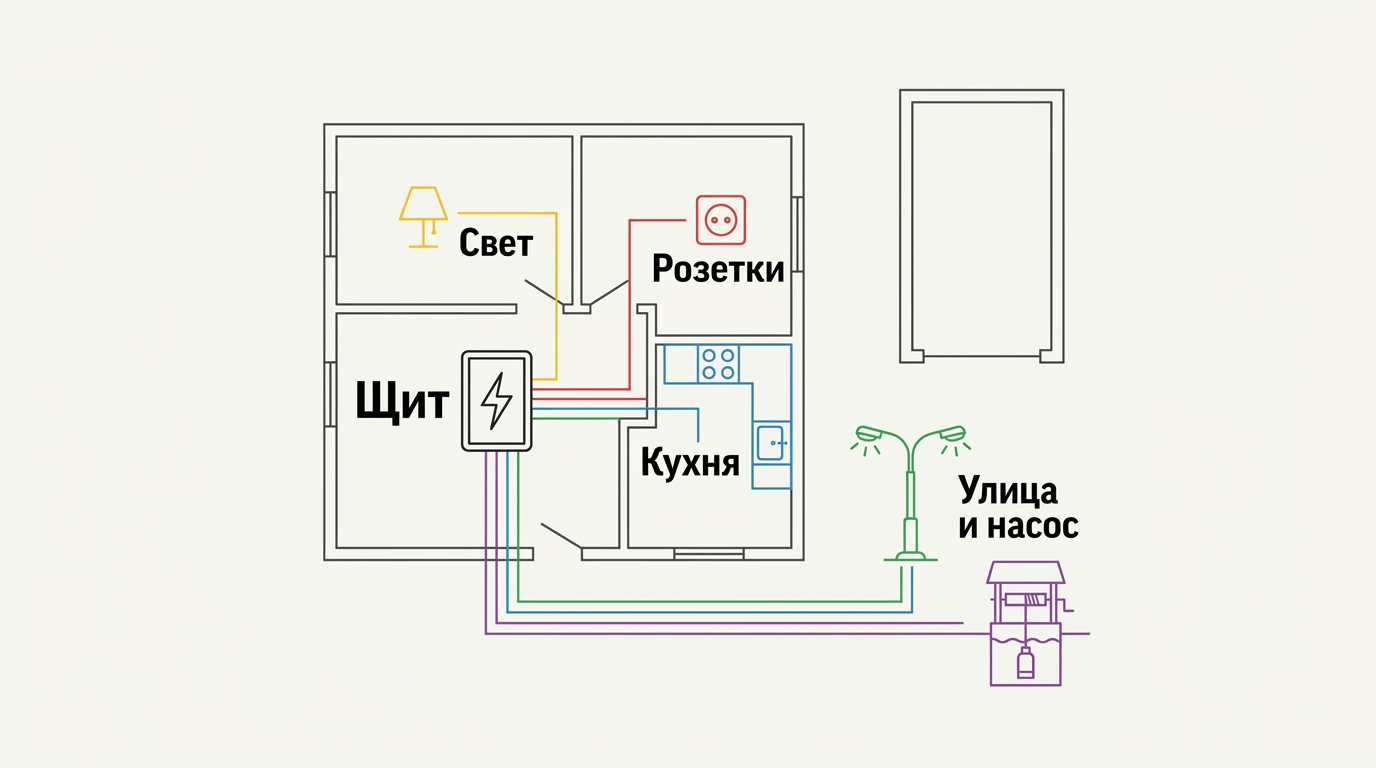

Шаг 1. Разбейте дом на линии

Составьте список всех потребителей и зон:

• освещение по этажам и улица;
• розетки комнат;
• кухня по крупной технике;
• санузлы и прачечная;
• котельная;
• насосы;
• гараж, мастерская, ворота;
• баня, хозблок, беседка;
• слаботочное и инженерное оборудование, если оно питается от отдельных линий.

Чем подробнее список, тем проще понять, какие линии нельзя объединять. На этом этапе не нужно сразу назначать номиналы. Важно увидеть структуру дома.

Шаг 2. Отметьте критичные линии

Критичные линии — те, отключение которых нежелательно из-за бытовых или технических последствий:

• отопительный котел и насосы отопления;
• скважинный насос;
• холодильник и морозильная камера;
• система охраны и связи;
• автоматика ворот, если нет ручного доступа;
• серверное или сетевое оборудование, если оно важно для дома.

Такие линии не стоит сажать под одно УЗО с уличными розетками, бойлером или большим количеством случайных потребителей. Для них часто лучше отдельный дифавтомат или отдельная связка автомат + УЗО.

Шаг 3. Оцените место в щите

Раздельная схема занимает больше модулей. Если щит уже куплен без запаса, владелец начинает экономить на группах и объединять несовместимые линии. Это плохая последовательность. Правильнее сначала рассчитать группы и аппараты, а потом выбирать щит с запасом.

Запас места нужен не только для будущих линий. Он облегчает монтаж, охлаждение, маркировку, обслуживание и замену аппаратов. В частном доме почти всегда появляются новые потребители: зарядка инструмента, насос полива, видеонаблюдение, теплица, мастерская, кондиционер.

Шаг 4. Решите, где важна диагностика

Если линия потенциально проблемная или удаленная, диагностика важнее экономии одного модуля. Например, для уличных розеток, бани, насоса и санузла удобно понимать, что именно сработало. Раздельная схема автомат + УЗО дает более наглядную картину, а дифавтомат экономит место и делает линию независимой.

Компромиссный вариант — использовать дифавтоматы с индикацией причины дифференциального срабатывания на тех линиях, где нужна компактность, но возможны утечки. Однако перед покупкой нужно смотреть реальные характеристики конкретной серии, а не только надпись на корпусе.

Шаг 5. Проверьте бюджет на весь щит, а не на один аппарат

Дифавтомат может быть дороже связки в одной ситуации и выгоднее в другой, если учитывать место, клеммы, гребенки, труд монтажа и размер щита. Групповое УЗО на несколько автоматов часто снижает стоимость, но ухудшает локализацию аварии.

Считать нужно не цену одного устройства, а стоимость схемы с учетом последствий отключения. Экономия на отдельной защите котельной может оказаться сомнительной, если при утечке на уличной гирлянде отключится отопление.

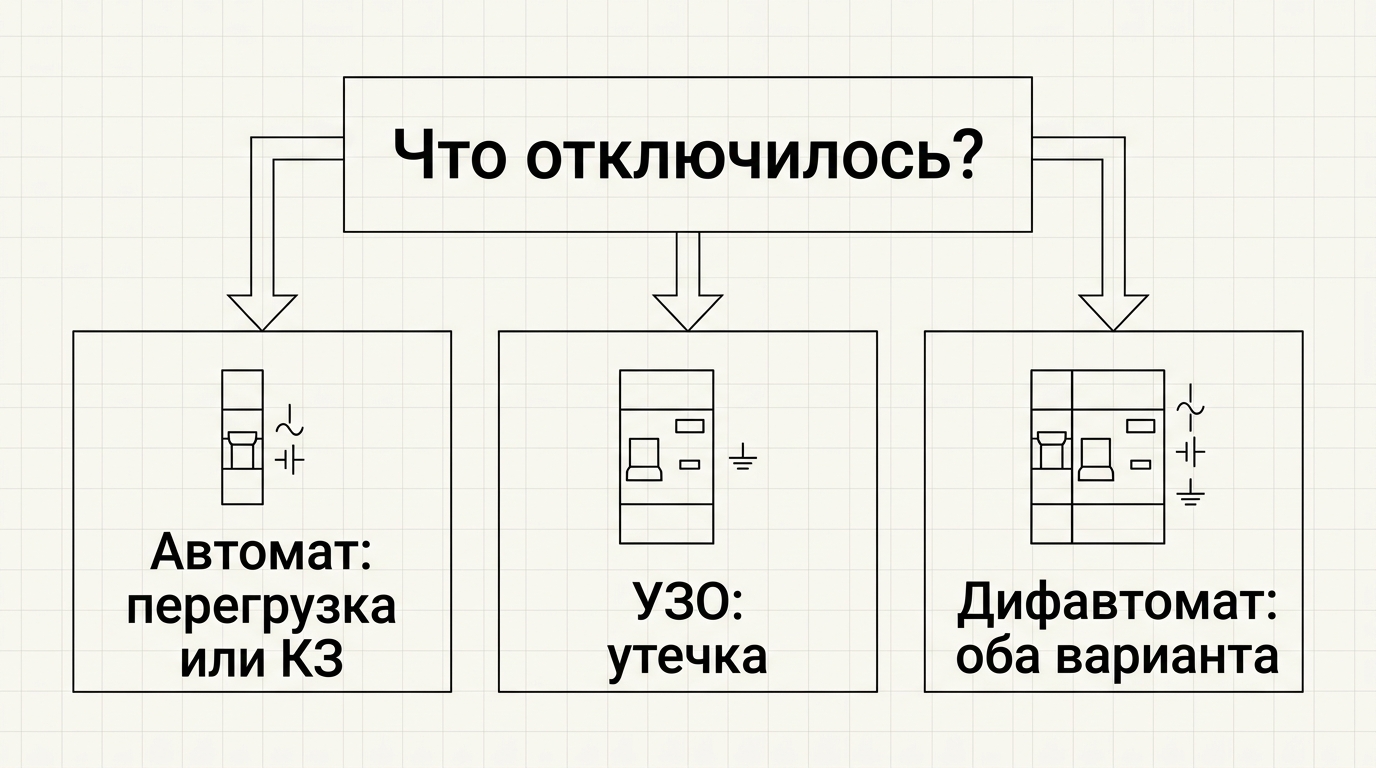

Диагностика срабатываний: что проще обслуживать

Когда защита сработала, владельцу нужно не просто снова поднять рычаг, а понять причину. Повторное включение без поиска неисправности допустимо только как краткая проверка, если нет признаков повреждения, запаха гари, нагрева, искрения, влаги или повторного мгновенного отключения. При повторном срабатывании линию нужно отключить и искать проблему.

Если сработал автомат, вероятные причины:

• перегрузка линии;
• короткое замыкание в приборе;
• повреждение кабеля;
• ошибка соединения;
• неисправность самого аппарата, что встречается реже, но возможно.

Если сработало УЗО, вероятные причины другие:

• утечка через поврежденную изоляцию;
• вода в приборе, коробке, розетке или светильнике;
• неисправность нагревательного элемента;
• перепутанные или объединенные нейтрали после разных УЗО;
• контакт нейтрали с защитным проводником после УЗО;
• суммарные утечки нескольких приборов на одной группе.

Если сработал дифавтомат, круг причин шире: перегрузка, короткое замыкание или утечка. Поэтому диагностика начинается с отключения нагрузки, визуального осмотра и попытки понять, при каком действии аппарат отключается. Если дифавтомат отключается сразу при поднятии рычага без нагрузки, возможны повреждение линии, ошибка монтажа или неисправность аппарата. Если отключается после включения конкретного прибора, проверяют прибор.

Раздельная схема удобна тем, что первичная развилка понятнее. Но она требует правильной сборки щита. Частая монтажная ошибка — после УЗО объединить нейтрали разных групп на общей шине. В результате УЗО начинает срабатывать непредсказуемо, особенно при включении нагрузок на соседних линиях.

Типовые ошибки при выборе УЗО и дифавтоматов

Ошибка 1. Ставить УЗО без автомата

УЗО не защищает от перегрузки и короткого замыкания. Если перед ним нет корректно выбранного автомата или другая защита не согласована, аппарат и проводка могут оказаться в опасном режиме. УЗО — не замена автоматическому выключателю.

Ошибка 2. Считать дифавтомат универсально лучшим решением

Дифавтомат удобен, компактен и часто хорошо подходит для выделенных линий. Но он не всегда лучший. Если важна поэлементная замена, понятная диагностика и гибкая компоновка, связка автомат + УЗО может быть практичнее.

Ошибка 3. Делать одно УЗО на весь дом

Такой вариант ухудшает селективность. Одна утечка отключит все: освещение, отопление, холодильник, связь, насос. В частном доме это особенно неудобно. Даже если вводная дифференциальная защита предусмотрена, групповые линии обычно нужно разделять.

Ошибка 4. Не разделять улицу и дом

Уличные линии чаще страдают от влаги и повреждений. Если они сидят на одном УЗО с внутренними розетками, дождь или неисправный садовый прибор может оставить без питания часть дома.

Ошибка 5. Выбирать номиналы на глаз

Номинал автомата, тип характеристики, чувствительность УЗО, тип дифференциальной защиты, отключающая способность и сечение кабеля должны быть согласованы. Нельзя выбирать аппарат только по мощности прибора из рекламного описания. Нужны реальные условия прокладки и проектные расчеты.

Ошибка 6. Игнорировать тип нагрузки

Современная техника может создавать пусковые токи, импульсные помехи и постоянные составляющие утечки. Для некоторых нагрузок важен правильный тип УЗО или дифавтомата. Универсальный выбор без учета оборудования может привести к ложным срабатываниям или некорректной защите.

Ошибка 7. Покупать щит без запаса

Если места мало, приходится объединять линии, ухудшать диагностику и отказываться от нормальной маркировки. Для частного дома щит лучше планировать с запасом по модулям и возможностью будущего расширения.

Ошибка 8. Не подписывать линии

Даже хорошо собранный щит становится неудобным, если автоматы не подписаны. При аварии владелец должен понимать, что отключает каждый аппарат: не «розетки 1», а «розетки спальни 2 этаж», «посудомойка», «уличные розетки терраса», «насос скважины».

Когда нужен электрик или проектировщик

Для простого дачного домика иногда кажется, что щит можно собрать по типовой схеме из интернета. Но частный дом с постоянным проживанием, мощной кухней, котельной, насосами и уличными линиями — уже объект, где ошибки стоят дорого.

Специалист нужен обязательно, если:

• дом трехфазный;
• есть электрокотел, мощная варочная панель, сауна, мастерская или станки;
• используется скважинный насос с автоматикой;
• есть отдельные строения на участке;
• планируется баня или влажные технические помещения;
• неизвестна или не проверена система заземления;
• щит модернизируется в старом доме;
• часто срабатывает УЗО или дифавтомат, а причина неочевидна;
• нужно согласовать вводную часть с требованиями сетевой организации;
• требуется резервное питание, генератор, инвертор или солнечная система.

Проектировщик или квалифицированный электрик не просто выбирает аппараты. Он проверяет всю цепочку: ввод, кабели, заземление, разделение PE и N, селективность, нагрузки, падение напряжения, условия прокладки, защиту от перенапряжений, маркировку и возможность обслуживания.

Если щит уже собран и есть сомнения, полезно заказать аудит. Часто проблемы обнаруживаются не в самих УЗО, а в разводке нейтралей, плохих соединениях, неправильно выбранных автоматах, отсутствии запаса места и непонятной группировке линий.

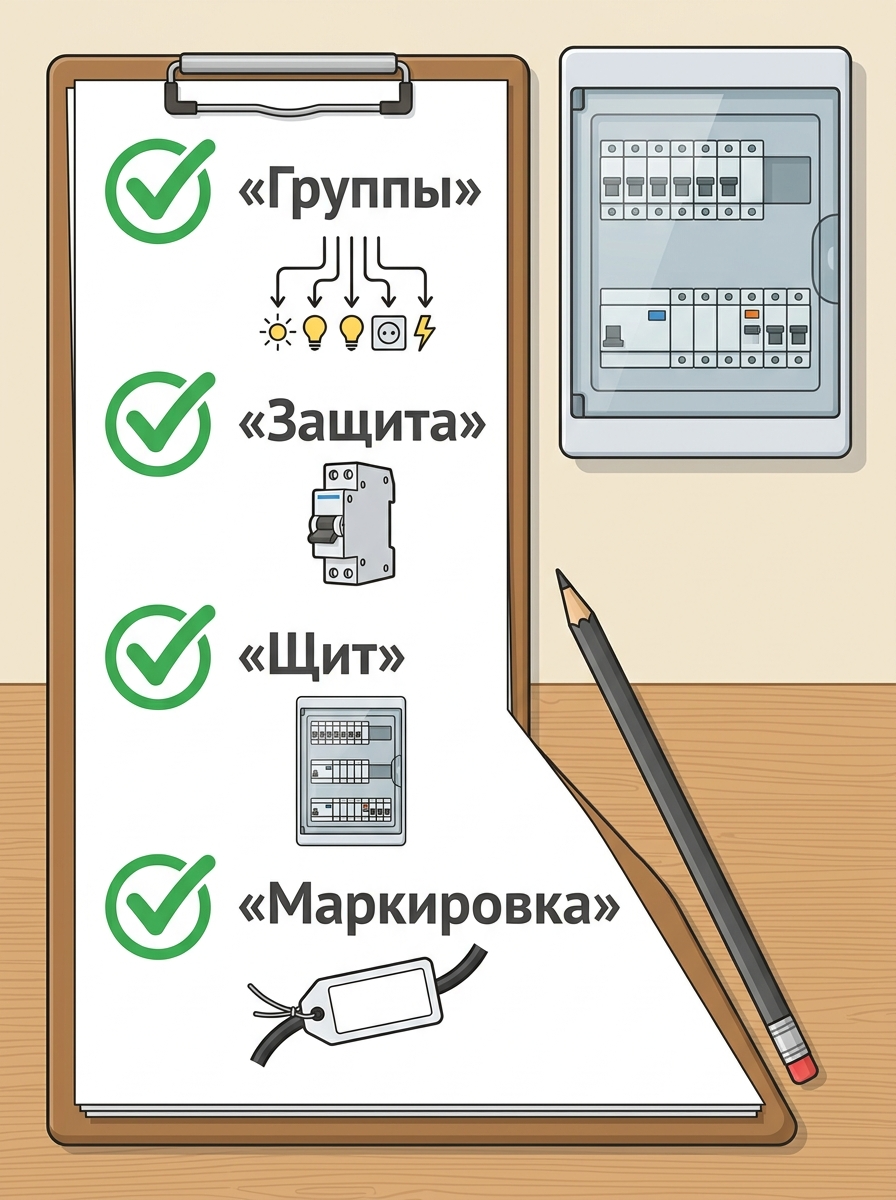

Чек-лист перед покупкой аппаратов

Перед тем как покупать УЗО, дифавтоматы и автоматы, пройдитесь по короткому списку.

По группам

• Все помещения и потребители внесены в список.
• Освещение разделено минимум на несколько зон.
• Розетки комнат не объединены чрезмерно крупными группами.
• Кухонная мощная техника выделена отдельно по проекту.
• Санузел, прачечная и бойлер не сидят на случайной общей группе.
• Улица, гараж, ворота и садовые розетки отделены от внутренних линий.
• Котельная, насосы и холодильное оборудование не зависят от проблемных нагрузок.

По защите

• На каждой линии есть защита от перегрузки и короткого замыкания.
• УЗО нигде не используется как замена автомату.
• Дифференциальная защита предусмотрена для розеток, влажных зон, улицы и других рискованных линий согласно проекту.
• Тип УЗО или дифавтомата соответствует нагрузке.
• Номиналы согласованы с кабелем и способом прокладки.
• Вводная и групповая защита не противоречат друг другу.

По щиту

• В щите есть запас модулей.
• Нейтральные шины разделены по группам УЗО.
• PE и N не объединяются после УЗО.
• Линии подписаны понятными названиями.
• Есть место для будущих потребителей.
• Схема щита сохранена и доступна владельцу.

По эксплуатации

• Понятно, что отключится при срабатывании каждого аппарата.
• Критичные линии не отключаются вместе с уличными или влажными группами.
• Есть план действий при срабатывании УЗО или дифавтомата.
• Владелец знает, когда нужно не включать повторно, а вызывать электрика.

Практические сценарии выбора

Небольшой дом с ограниченным щитом

Если дом небольшой, групп немного, а щит ограничен по месту, дифавтоматы помогают сделать защиту компактной. Но даже в таком случае не стоит объединять все под одно устройство. Минимально разумно отделить розетки, освещение, кухню, влажные зоны и улицу.

Для части линий можно использовать дифавтоматы, для части — автомат + УЗО. Например, уличные розетки и насос вывести на отдельные дифавтоматы, а несколько внутренних розеточных групп посадить под групповое УЗО, если это не ухудшает эксплуатацию.

Дом среднего размера с нормальным запасом места

Для дома с постоянным проживанием чаще удобна смешанная схема. Розетки комнат можно группировать под УЗО по зонам, кухню и влажные помещения выделять отдельными линиями, улицу и насосы защищать независимо. Там, где важна диагностика, использовать связку автомат + УЗО. Там, где важна компактность и независимость линии, ставить дифавтомат.

Такой подход обычно дает лучший баланс цены, места и удобства обслуживания.

Большой дом с котельной, баней и участком

В большом доме экономия на количестве групп почти всегда приводит к неудобствам. Здесь лучше проектировать щит как инженерную систему: отдельные направления, понятная селективность, запас места, маркировка, отдельные щиты для удаленных построек при необходимости.

Для котельной, бани, гаража, мастерской, насосов и уличных линий лучше предусматривать независимую защиту. Конкретно дифавтомат или автомат + УЗО — зависит от схемы, места и требований к диагностике. Но общий принцип один: авария в удаленной или влажной зоне не должна обесточивать жилую часть дома.

Краткий вывод

УЗО, дифавтомат и связка автомат + УЗО не конкурируют как хорошее и плохое решение. Это разные инструменты для разных задач в электрощите частного дома.

Автомат защищает кабель от перегрузки и короткого замыкания, но не заменяет защиту от утечки тока. УЗО защищает от утечки, но не работает как автомат. Дифавтомат объединяет обе функции и экономит место, но не всегда удобен для диагностики. Связка автомат + УЗО занимает больше места, зато проще в обслуживании и поэлементной замене.

Для розеток, влажных зон, уличных линий, насосов и техники с повышенным риском утечки нужна продуманная дифференциальная защита. Для критичных линий лучше делать независимую защиту, чтобы одна авария не отключала половину дома. Для кухни, котельной, бани, гаража и трехфазных нагрузок решение должно приниматься по проекту и паспортным данным оборудования.

Если нужен простой ориентир, он такой: в небольшом щите и для отдельных линий удобны дифавтоматы; в большом щите и там, где важна диагностика, часто лучше автомат + УЗО; одно УЗО на весь дом и УЗО без автомата — плохие решения. Оптимальный электрощит частного дома почти всегда получается смешанным: разные линии защищены по-разному, но вся схема работает как единая, понятная и обслуживаемая система.
